LoRa Waagen vom Profi Große Reichweite, schnelle Auswertung
LoRa Müllwaage
Der deligierten Beschluss (EU) 2019/1597 der Kommission vom 03. Mai 2019 ist eine Ergänzung der Richtlinie 2008/98/EG und stellt eine Methodik zur einheitlichen Messung des Umfangs von Lebensmittelabfällen zur Verfügung. Zielsetzung ist die EU-weite Reduzierung von Lebensmittelabfällen.
Anhang III des Beschlusses stellt verschiedene Messmethoden für die unterschiedlichen Stufen der Lebensmittelkette dar. Die direkte Messung ist für alle Stufen zulässig und sicher auch die effizienteste Art den Forderungen der Richtlinie gerecht zur werden. Dieser Thematik hat die VECHTA Waagen GmbH sich mit einem starken Partner gewidmet und ein Pilotprojekt im vergangen Jahr erfolgreich zum Abschluss geführt.
Die LoRa Müllwaage ermittelt zuverlässig das Gewicht des aufgestellten Behälters und überträgt dieses via LoRa an eine zentrale Überwachungsstation. Der Zyklus der Abfrage kann frei gewählt werden. Im Pilotprojekt werden die Messdaten alle 5 Minuten übertragen.

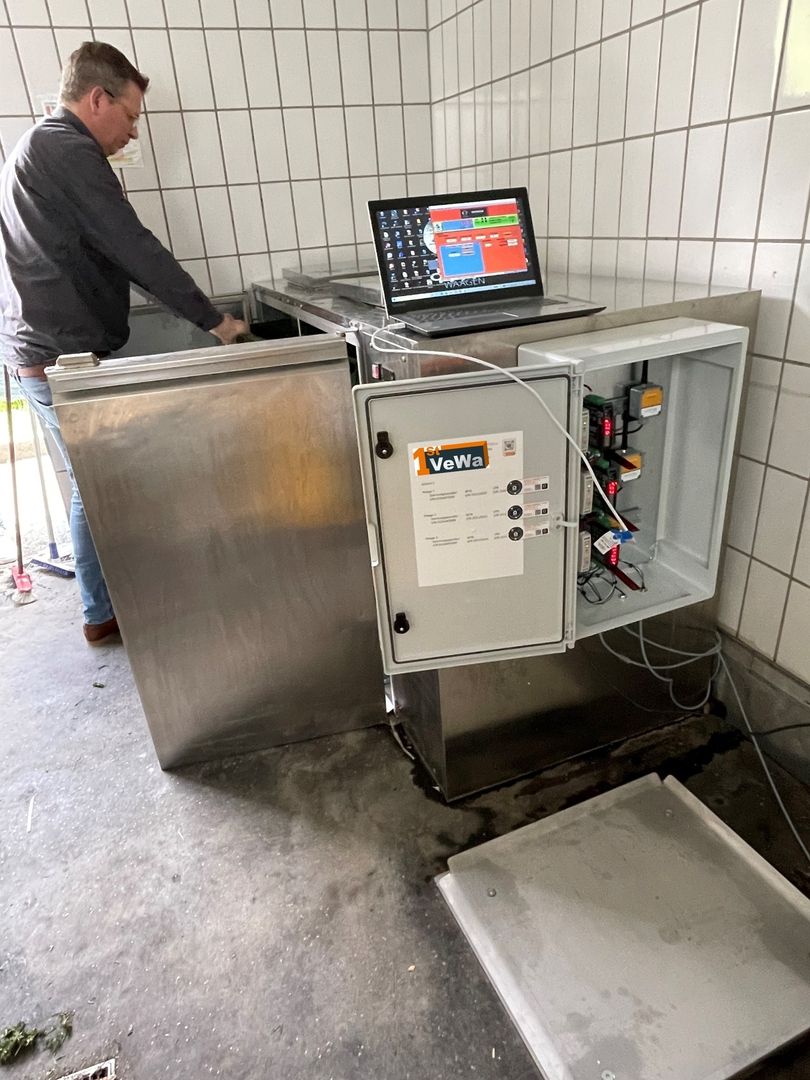

Eine flächendeckende Ermittlung von Kantinenabfällen wurde so einfach und effizient ermöglicht. Die vorhanden Kühlbehälter für die Mülltonnen konnten vollständig erhalten bleiben und wurden durch die Waagen in sehr flacher Bauart ergänzt. In einem Schaltschrank wurden die Auswertung, der Sender und das Netzteil verbaut.
Jede Waage wird einzeln ausgewertet und das aktuelle Gewicht wird über den LoRa Sender übertragen. Dieses System lässt sich an praktisch alle Behälter anpassen und auch auf Silos übertragen.

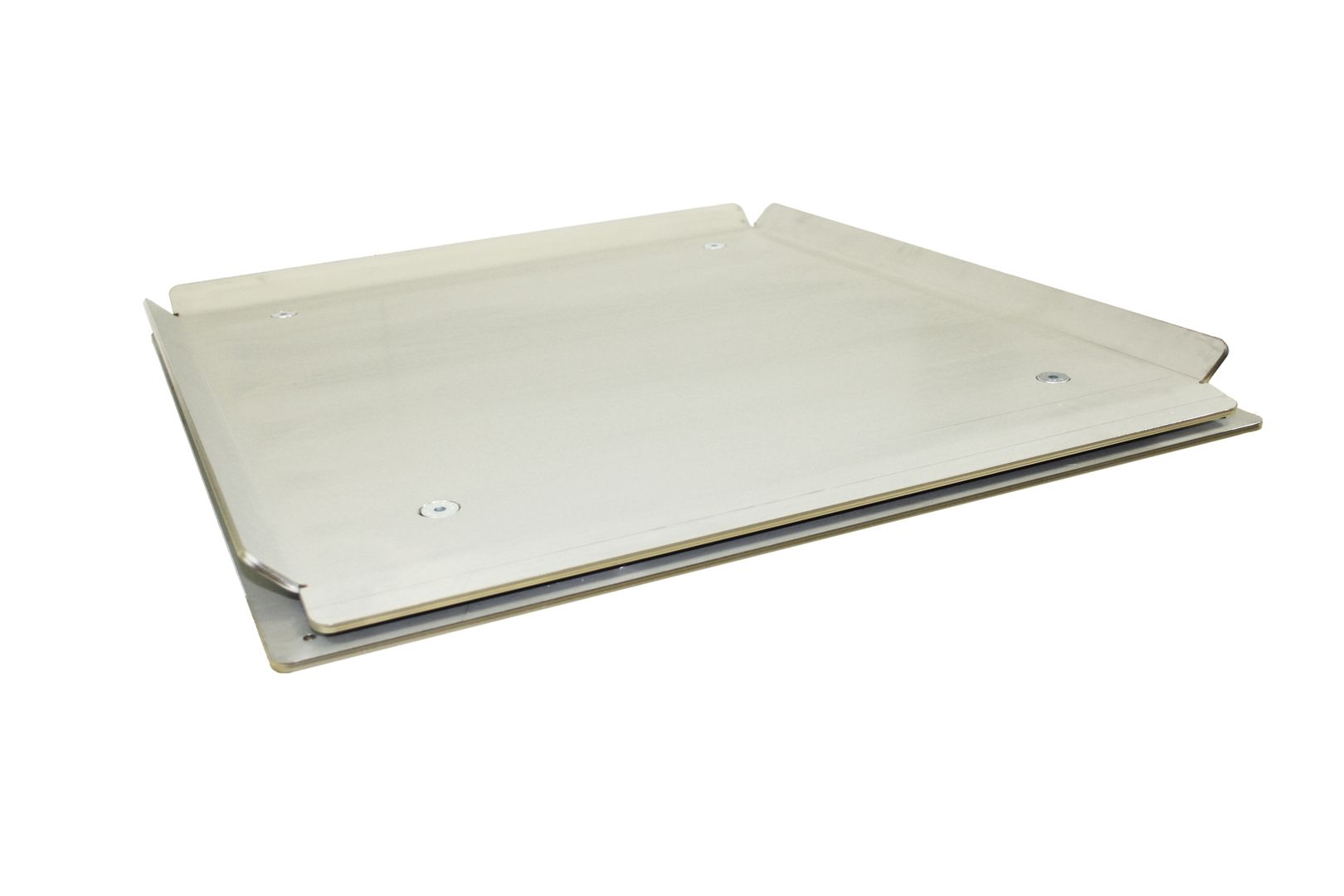

Eine besondere Herausforderung stellt die extrem flache Ausführung der Plattform dar. 25 mm durften nicht überschritten werden. Die Kühlbehälter sind für die Aufnahme von standard 240 l Mülltonnen vorgesehen und verfügen über einen Einfüllschaft auf der Oberseite. So muss die Mülltonne nicht entnommen werden um Abfälle einzufüllen.
Durch eine leichte Kantung an den Seiten und der Rückseite der Waagenplattform zentriert sich die Mülltonne automatisch auf der Plattform. So können Kraftnebenschlüsse, welche das Messergebnis beeinflussen würden, ausgeschlossen werden. Eine nach unten gerichtete Kantung an der Vorderseite erleichtert das Einschieben und Herausholen der Mülltonne.
Die Wägetechnik ist der Schlüssel zum Erfolg. Wir setzen bei diesem System auf sehr flache Wägezellen mit einer Nennlast von je 100 kg, Durch die Verwendung von 4 Wägezellen je Plattform bildet allein die zusammengezählte Nennlast von 400 kg einen wirksamen Überlastungsschutz. Diesen haben wir zusätzlich um einen mechanischen Anschlag erweitert.
Die Kabelsteckverbindungen sind in Industriequalität mit der Schutzart IP68 ausgeführt. Durch eine Durchgangsbohrung werden die Kabel aller Plattformen aus dem Kühlbehälter geführt und im Schaltschrank an die Auswerteelektronik angeschlossen.
Auf einer Hutschiene montiert überträgt der Messverstärker WTB die Messergebnisse im Modbus RTU Protokoll an den LoRa-Sender. Beide Geräte werden von dem im Schaltschrank integrierten Netzteil mit Strom versorgt. Ein handelsüblicher 230V Anschluss wird nach außen geführt.
Hergestellt aus 5 mm starkem Edelstahl. Mit 4 Wägezellen und Klemm- und Trimmbox.
Ihr kompetenter Ansprechpartner für diesen Bereich ist der technische Geschäftsführer Christian Osterhues:
E-Mail an Christian senden ...
+49 (0) 44 47 - 969 463 - 2
LoRa Plattformwaage
Messergebnisse sicher im Blick - zentral und jederzeit abrufbar. Mit der LoRa Plattformwaage von VECHTA Waagen GmbH kein Problem. Die Plattformwaage ist mit einer Single Point Wägezelle ausgestattet. Durch die Bauart bedingt verfügt die Wägezelle über eine Eckenlastkompensation und liefert auch bei einer außermittigen Belastung verwertbare Messergebnisse.
Die Plattformwaage ist an einen Messverstärker angeschlossen der als Waagenanzeige dient und mit einem LoRa Sender gekoppelt ist. Die Messrate kann individuell angepasst werden und so für verschiedenste Anwendungen optimiert werden. Ein kleiner Schaltschrank nimmt die Auswertung, den Sender und das Netzteil auf und bietet einen 230V Anschluss für die Stromversorgung über eine handelsübliche Steckdose.
Das Team von VECHTA Waagen GmbH berät Sie gern bei der Umsetzung Ihres Projekts und stellt auf Wunsch eine Testwaage zur Verfügung. So können Sie bereits im Vorfeld prüfen und Einstellungen vornehmen.
LoRa Waage für vorhandenes Netzwerk
Sie haben bereits ein bestehendes LoRa Netzwerk und werten schon einige Messdaten erfolgreich aus? Erweitern Sie es einfach um die LoRa Waage von VECHTA Waagen GmbH für alle Anwendungen. Sie können eine Silowaage oder Behälterwaage leicht und unkompliziert mit Wägetechnik ausrüsten und über einen LoRa Sender in Ihr Netzwerk einbinden.
In der Industrie wird vielfach bereits auf LoRa Sender zur Überwachung von Füllständen und Produktionsabläufen zurückgegriffen. Die Bodenwaagen, Plattformwaagen und viele weitere Waagen aus unserem Sortiment lassen sich mit einem LoRa Sender ausstatten und liefern verlässliche Wägedaten.
Prüfen, überwachen und kontrollieren - einfach mit Waagen und LoRa Sender. Wir unterstützen Sie gern bei der Projektierung.
