Bodenwaage BWN-06 / 1500 x 2000 mm

Konstruktion

Konstruktion Bodenwaage BWN - 06

Wie alle Bodenwaagen der Serie BWN ist auch diese komplett aus Edelstahl gefertigt. Bei der Konstruktion haben wir besonders auf Verwindungssteifigkeit geachtet. Eine stabile Konstruktion bildet die Grundlage für ausgezeichnete Wägeergebnisse.

Unterkonstruktion Bodenwaage BWN-06

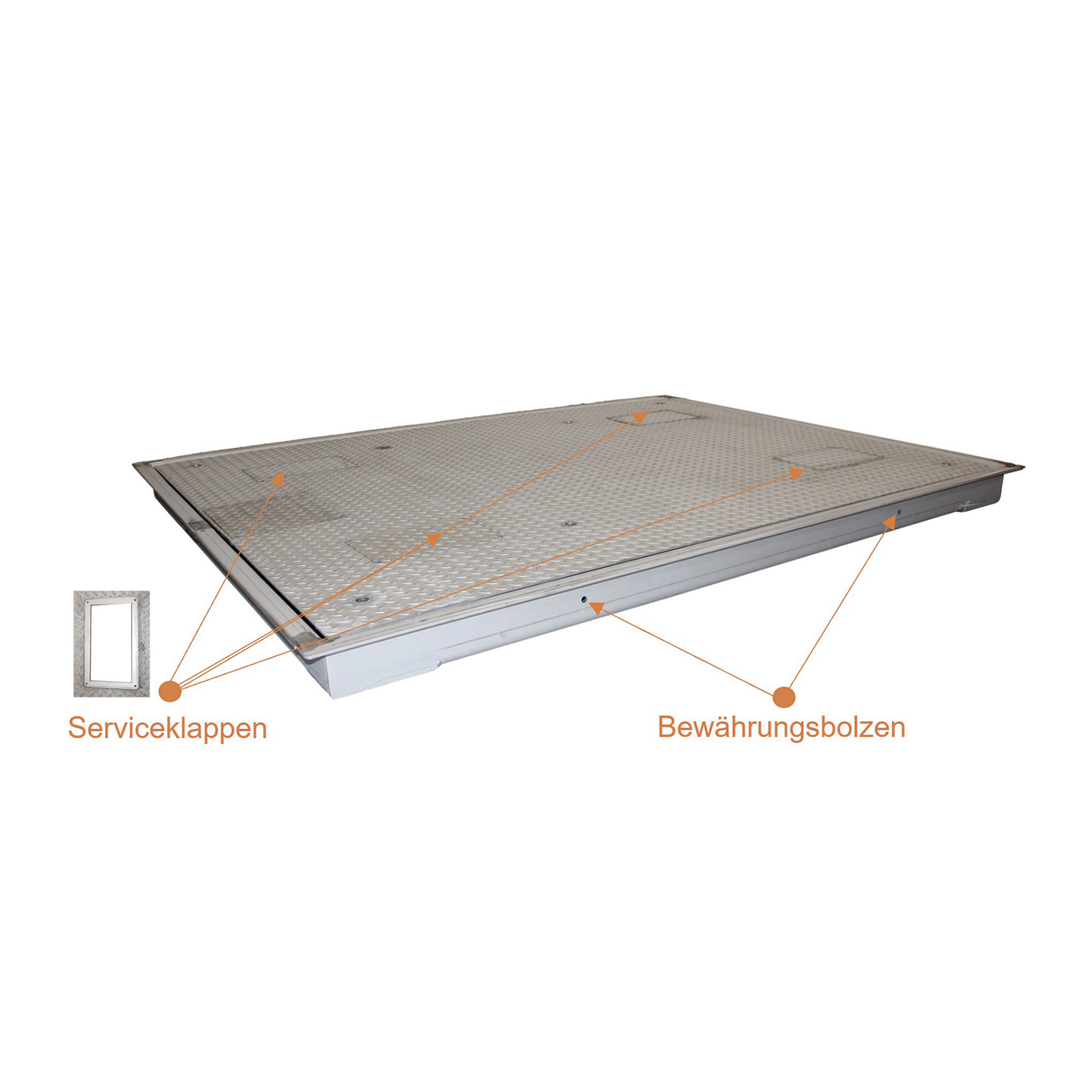

Die Verstrebungen der Unterkonstruktion sind in gleicher Materialstärke wie der Rahmen, also 6 mm stark ausgeführt. Alle Teile sind miteinander verschweißt und mit der Deckplatte verschweißt. Dadurch wird eine maximal steife Konstruktion gewährleistet, welche garant für beste Wägeergebnisse ist. Auf dem Foto sind auch die Serviceöffnungen gut zu erkennen. Sie befinden sich in der nähe der Wägezellen und erlauben einen Zugriff von oben. So können die Aufnahmen für die Lastfüße, z. b. Fußplattenset, Grubenrahmen oder auch Anfahrschutz leicht justiert werden.

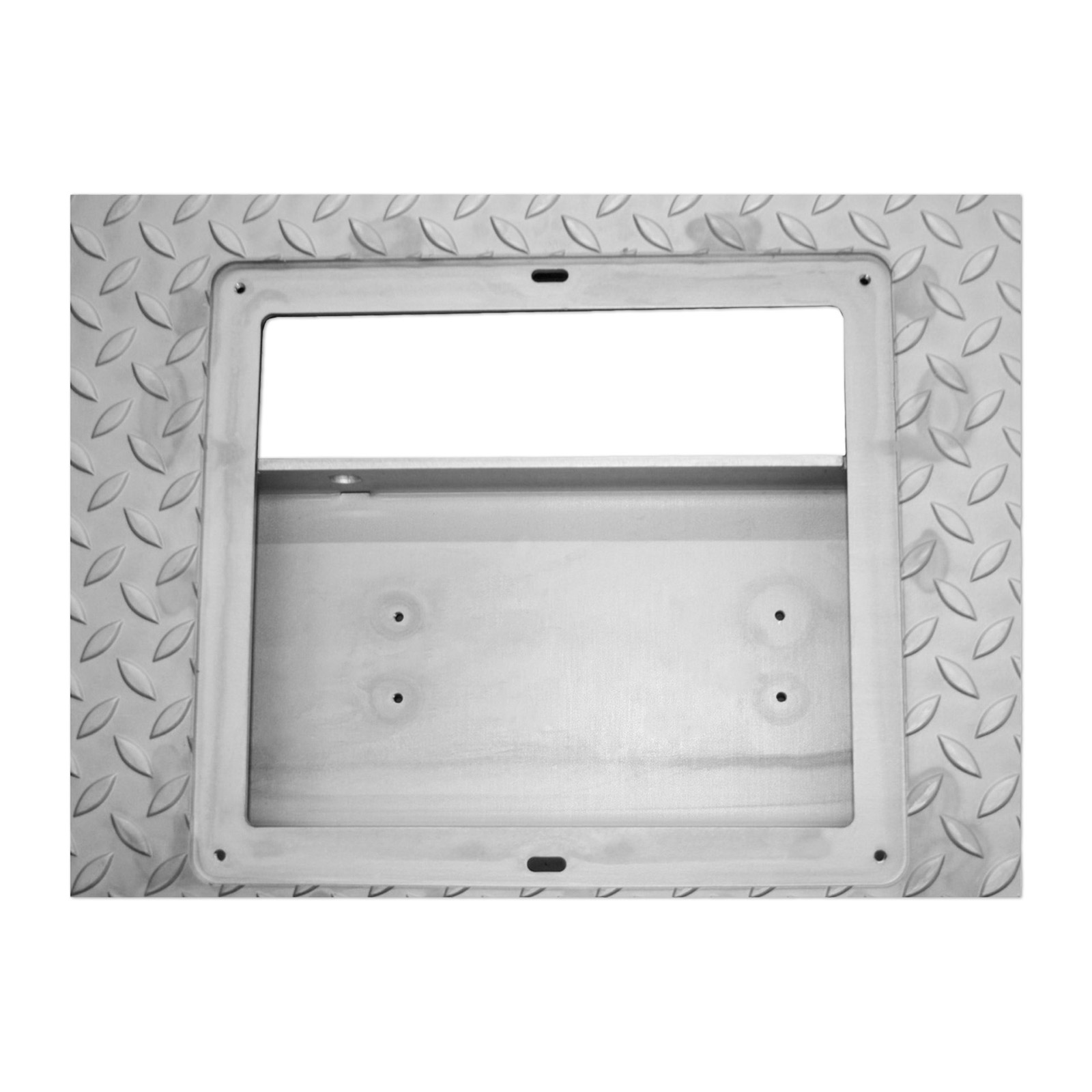

Detailansicht Montage Anschlusskasten

Auf dem Foto ist die Aufnahme für die Edelstahl Klemm- und Trimmbox zu sehen. Sie wird fest in der Konstruktion verschraubt und nimmt über PG-Verschraubungen die Wägezellenkabel auf. Das Waagenkabel zur Anzeige wird unter der Plattform herausgeführt. So ausgeführt ergibt sich aus dem Aufbau bereits ein Abscherschutz für die Steckverbindung. Abgedeckt wird der Zugang zum Anschlusskasten mit einem Edelstahl-Tränenblech, welches mit der Deckplatte verschraubt wird.

Detailansicht Wägezellenaufnahme

Die Wägezelle wird geschützt im Rahmen verbaut. Zusätzlich zur ohnehin schon massiven Ausführung werden die Wägezellenaufnahmen durch eine starke Montageplatte ausgeführt. Diese ist beidseitig mit dem Rahmen verschweißt und bietet dadurch eine optimale Montagemöglichkeit für die Wägezellen. Auf dem Foto ist auch der Lastfuß gut zu sehen. Dieser ist ebenfalls in Edelstahl ausgeführt und die Kugellagerung sorgt für eine perfekte Lasteinleitung. Die Kunststoffkappen bieten einen guten Rutschschutz.

Anwendungsbereiche

Die Bodenwaage BWN - 06 kann in vielen Bereichen eingesetzt werden. Durch die massive und dadurch sehr stabile Ausführung ist sie sehr gut für Anwendungen mit hoher mechanischer Belastung geeignet. Hergestellt aus Edelstahl ist sie ideal für alle Anwendungen in der Lebensmittelindustrie und Chemieindustrie. Im Außenbereich kann die Bodenwaage BWN - 06 sehr gut durch das verwendete Material eingesetzt werden. Mit einer Größe von 1500 x 2000 mm ist die Bodenwaage BWN - 06 gut für die Beschickung mit Schnellläufern und anderen Flurförderzeugen geeignet. Je nach Wägebereich wählen wir die passenden Wägezellen aus und gewährleisten allein schon durch die Differenz zwischen Wägebereich und Nennlast einen guten Überlastungsschutz. Auf Wunsch kann auch ein mechanischer Überlastungsschutz montiert werden.

Zubehör

Durch geeignetes und durchdachtes Zubehör kann der Anwendungbereich Ihrer Bodenwaage deutlich erhöht und auf Ihre Bedürfnisse angepasst werden. Wir haben ein umfangreiches Sortiment auf unsere Waagen abgestimmtes Zubehör:

Grubenrahmen
Anfahrschutz
Auffahrrampe
Unterfahrrahmen
Überfahrschutz

Sie haben eine speziellere Aufgabe die mit dem gelisteten Zubehör nicht realisierbar ist? Kontaktieren Sie uns und wir finden eine Lösung!

Im Standard gehört zum Lieferumfang die WA-01K Waagenanzeige. Untegebracht in einem ABS-Kunststoffgehäuse findet sich die Waagenelektronik mit überragenden Leistungsmerkmalen. Optional können Sie aber auch auf die WA-02 im Edelstahlgehäuse oder die WA-08 im Edelstahlgehäuse mit Touchdisplay upgraden. Bei Beauftragung dieser Waage und eine der beiden zuvor genannten Anzeigen wird die WA-01K bei der Auftagsbestätigung in Abzug gebracht. WA-02: WA-08:

Edelstahlanzeige mit Touchdisplay

Produktinformationen "Bodenwaage BWN-06 / 1500 x 2000 mm"

Bodenwaage BWN-06 - 1500 x 2000 mm

Große Aufgaben erfordern große Waagen - wie unsere Bodenwaage BWN-06 mit 1500 x 2000 mm Plattformgröße. Da passt einiges drauf und auch die Belastung kann sich sehen lassen - bis 6.000 kg Wägebereich sind möglich. Alles mit beeindruckenden Eckdaten:

Aufwendige Stahlkonstruktion aus 6 mm starkem Material
Geschützt durch eine Pulverbeschichtung
4 Wägezellen, die auf einer extra starken Montageplatte verbaut sind
Alle Wägezellenkabel sind sicher im Rahmen verbaut
Durch PG-Verschraubungen werden die Kabel in eine Edelstahl Klemm- und Trimmbox geführt
Die Auswertung - WA-01K - zeigt die Messergebnisse exakt an
Kugelgelagerte Lastfüße sorgen für eine perfekte Lasteinleitung
Das stahlummantelte Anschlusskabel ist 5 m lang

Robust, robuster - BWN-06! Eine Industriewaage die alle Vorteile in sich vereint - große Plattform, geringe Bauhöhe, große Wägebereiche, extrem hohe Auflösungen.

Die Bodenwaagen BWN-06 - Wägebereiche und Auflösungen

Wägebereiche bis zu 6.000 kg und Auflösungen bis zu 100 g, mit der Bodenwaage BWN-06 kein Problem:

Wägebereich	Ablesbarkeit	Ausführung
300 kg	50 g	Werks - / ISO – Kalibrierung DAkkS – Kalibrierung
	100 g	Geeicht
	20 g	Hochauflösend
600 kg	100 g	Werks - / ISO – Kalibrierung DAkkS – Kalibrierung
	200 g	Geeicht
	50 g	Hochauflösend
1.500 kg	200 g	Werks - / ISO – Kalibrierung DAkkS – Kalibrierung
	500 g	Geeicht
	100 g	Hochauflösend
3.000 kg	500 g	Werks - / ISO – Kalibrierung DAkkS – Kalibrierung
	1.000 g	Geeicht
	200 g	Hochauflösend

Auch als Zweibereichswaage mit höherer Auflösung im unteren Wägebereich:

Wägebereich	Ablesbarkeit	Ausführung
300 / 600 kg	50 g / 100 g	Werks - / ISO – Kalibrierung DAkkS – Kalibrierung
	100 g / 200 g	Geeicht
	20 g / 50 g	Hochauflösend
600 / 1.500 kg	100 g / 200 g	Werks - / ISO – Kalibrierung DAkkS – Kalibrierung
	200 g / 500 g	Geeicht
	50 g / 100 g	Hochauflösend
1.500 / 3.000 kg	200 g / 500 g	Werks - / ISO – Kalibrierung DAkkS – Kalibrierung
	500 g / 1.000 g	Geeicht
	100 g / 200 g	Hochauflösend

Ablesbarkeit / Eichwert:	1.000 g, 20 g, 20 g, 50 g, 100 g, 200 g, 500 g, 1.000 g, 50 g / 100 g, 100 g / 200 g, 200 g / 500 g, 500 g / 1.000 g, 50 g, 50 g / 100 g, 100 g, 100 g / 200 g, 200 g, 200 g / 500 g, 500 g, 500 g / 1.000 g
Wägebereich:	1.500 kg, 3.000 kg, 300 kg, 300 kg, 600 kg, 1.500 kg, 3.000 kg, 6.000 kg, 10.000 kg, 600 kg
