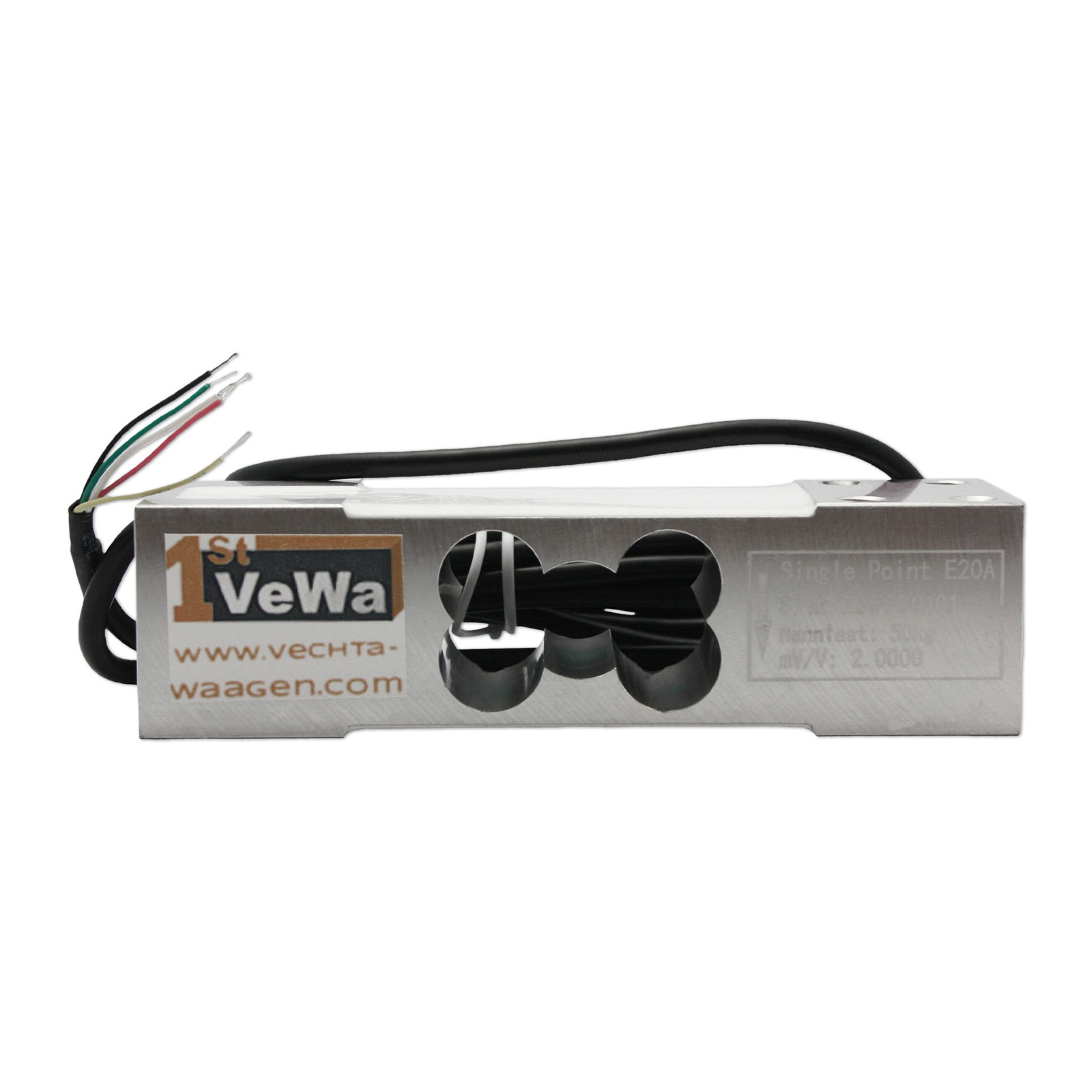

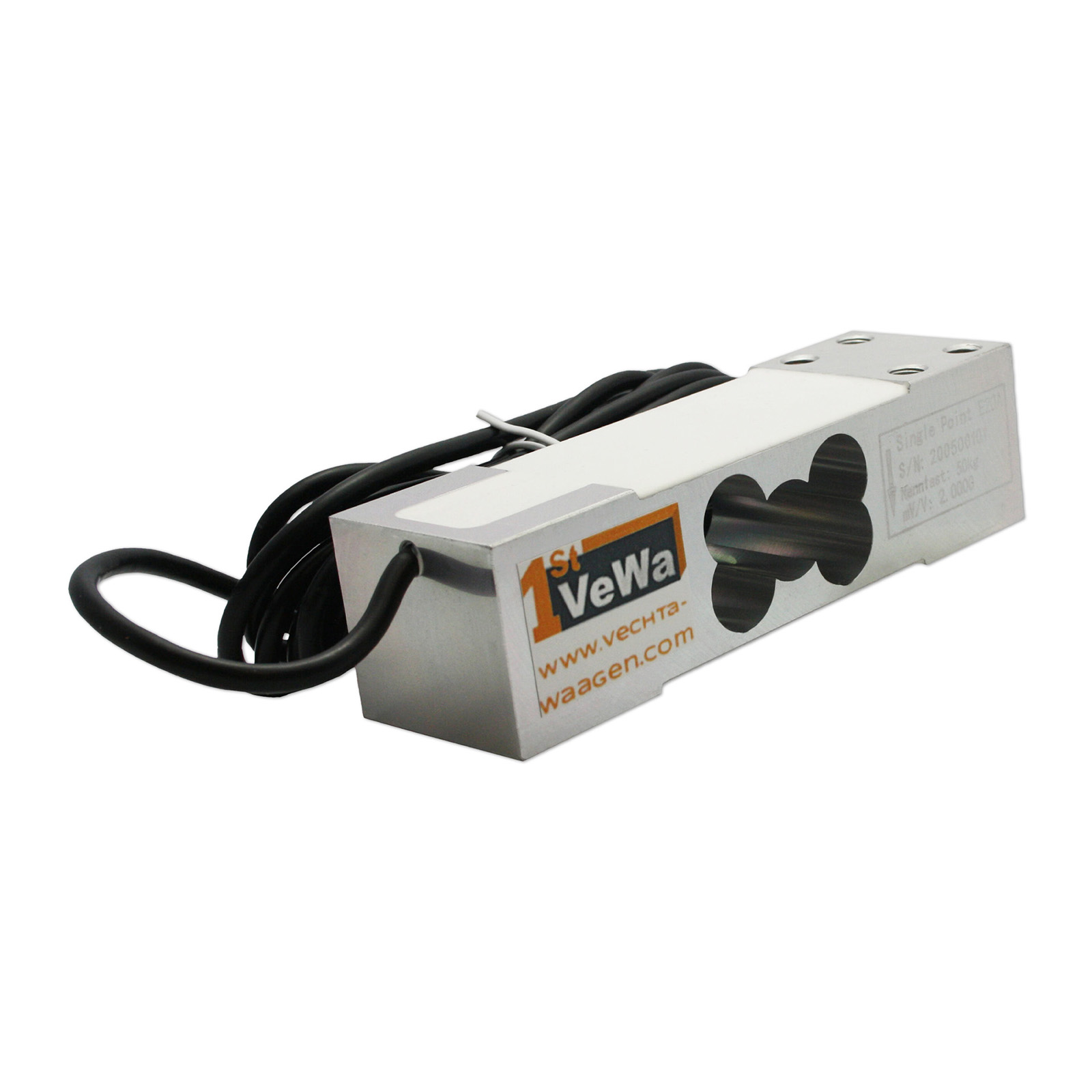

Single Point Wägezelle E20A - 100 kg
Produktnummer:
VE11453
Zusätzliche Information
| Mindestvorlast: | 0 |
|---|---|
| Grenzlast: | 120 % der Nennlast |
| Bruchlast: | 150 % der Nennlast |
| Speisespannung (empf.): | 9 – 12 V |
| Mögliche Speisespannung: | 5 - 18 V |
| Nullabgleich: | '+/- 1\,5 % vom Nennkennwert |
| Eingangswiderstand: | 405 +/- 10 Ohm |
| Ausgangswiderstand: | 350 +/- 5 Ohm |
| Isolationswiderstand: | >5.000 MOhm |
| Kabellänge: | 3 m |
| Nenntemperaturbereich (komp.): | '-10° C bis 40° C |
| Gebrauchstemperaturbereich: | '-20° C bis 55° C |
| Schutzart: | IP67 |
| Material: | Aluminium |
| Bauform: | Single Point Wägezelle |
Anwendungsbereich
Einige Hersteller haben eine vergleichbare Wägezelle im Lieferprogramm wie die
Plattformwägezelle H40A von Bosche GmbH & Co. KG
Single Point Wägezelle L6E3 von Zemic.
Eingesetzt wird dieser Zellentyp oft in Plattformwaagen und im Maschinen- und Anlagenbau.
Konstruktion
Die als Doppelbiegebalken konzipierte Wägezelle E20A ist aus einem massiven Aluminiumblock gefertigt. Oben und unten finden sich je 4 Gewindebohrungen M8 zur Befestigung in Ihrer Konstruktion.
Der Kabelausgang ist im Inneren mit Silikon gegen das Eindringen von Feuchtigkeit geschützt. Auch die Dehnungsmessstreifen sind mit Silikon vergossen. Hierdurch wird die Schutzart IP67 ermöglicht.

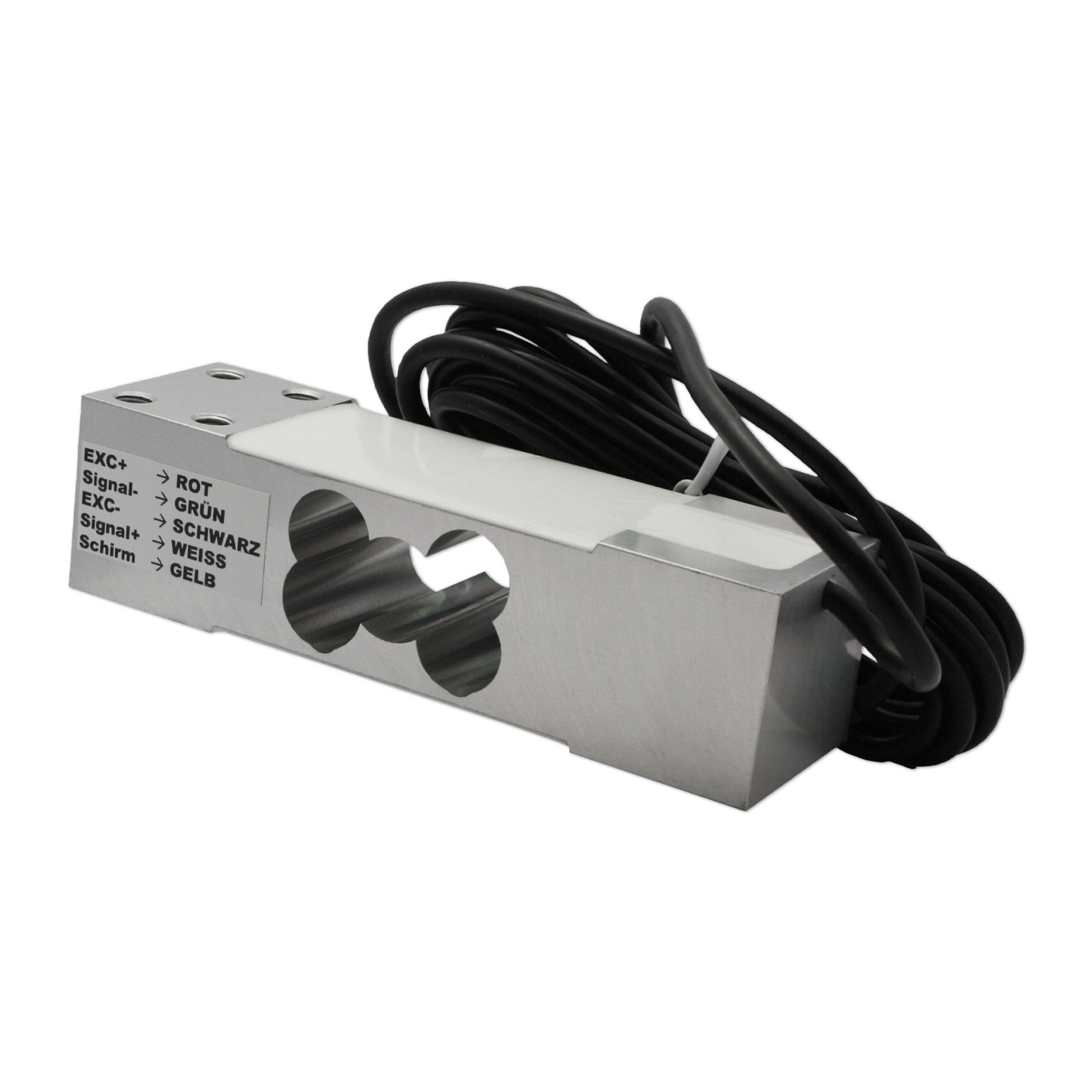

Die Kabellänge der E20A beträgt ca. 3 m. Das 4-leiter-Kabel kann unproblematisch mit unserer Erweiterungsbox auf Längen bis zu 10 m verlängert werden. Die Kabelbelegung finden Sie weiter unten.
Montage
Zur einfachen Montage verfügt die E20A oben und unten über je 4 M8 Gewindebohrungen. Ein Montageplättchen vereinfacht die Installation in Ihre Konstruktion. Passende Schrauben können Sie direkt mitbestellen.
Downloads
Hier erhalten Sie bequem alle erforderlichen Daten zur Single Point Wägezelle E20A zum Download.
Datenblatt Plattformwägezelle E20A
Beschreibung
Produktinformationen "Single Point Wägezelle E20A - 100 kg"
Single Point Wägezelle E20A
Die Single Point Wägezelle E20A ist als Doppelbiegebalken konzipiert. Hohe Nennlasten bis zu 500 kg ermöglichen zusammen mit der massiven Bauweise große Plattformen von bis zu 500 x 500 mm. Aus Aluminium hergestellt ist die Wägezelle Silikonversiegelt und weißt die Schutzart IP67 auf.
Eigenschaften
| Aufloesung: | 3.000 er, 6.000 er, 10.000 er |
|---|---|
| Genauigkeitsklasse: | G3 |
| Nennkennwert: | 2 mV/V |
| Nennlast: | 50 kg, 50 kg, 100 kg, 200 kg, 500 kg, 100 kg, 200 kg, 500 kg |
| Toleranz: | +/- 0,2 mV/V |
