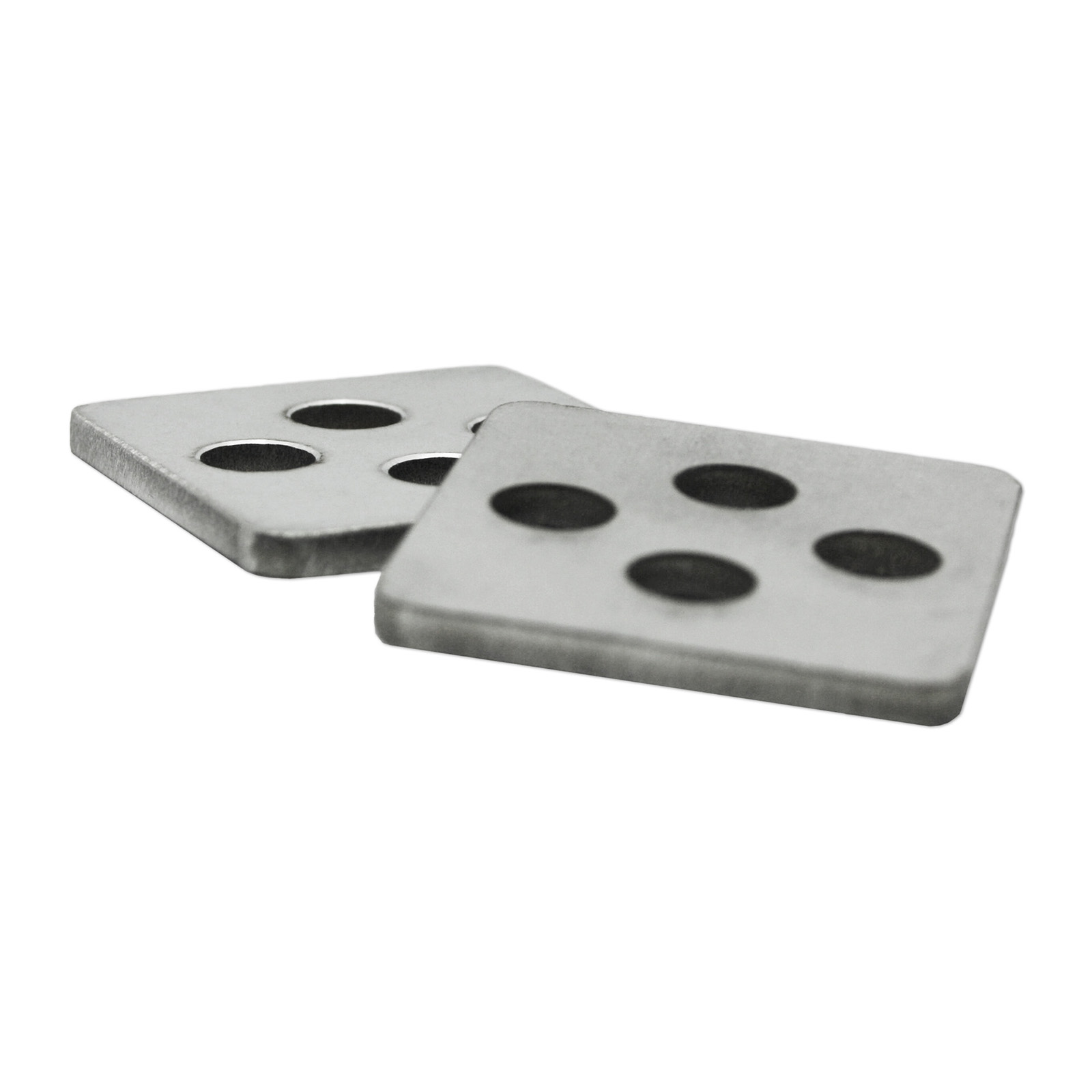

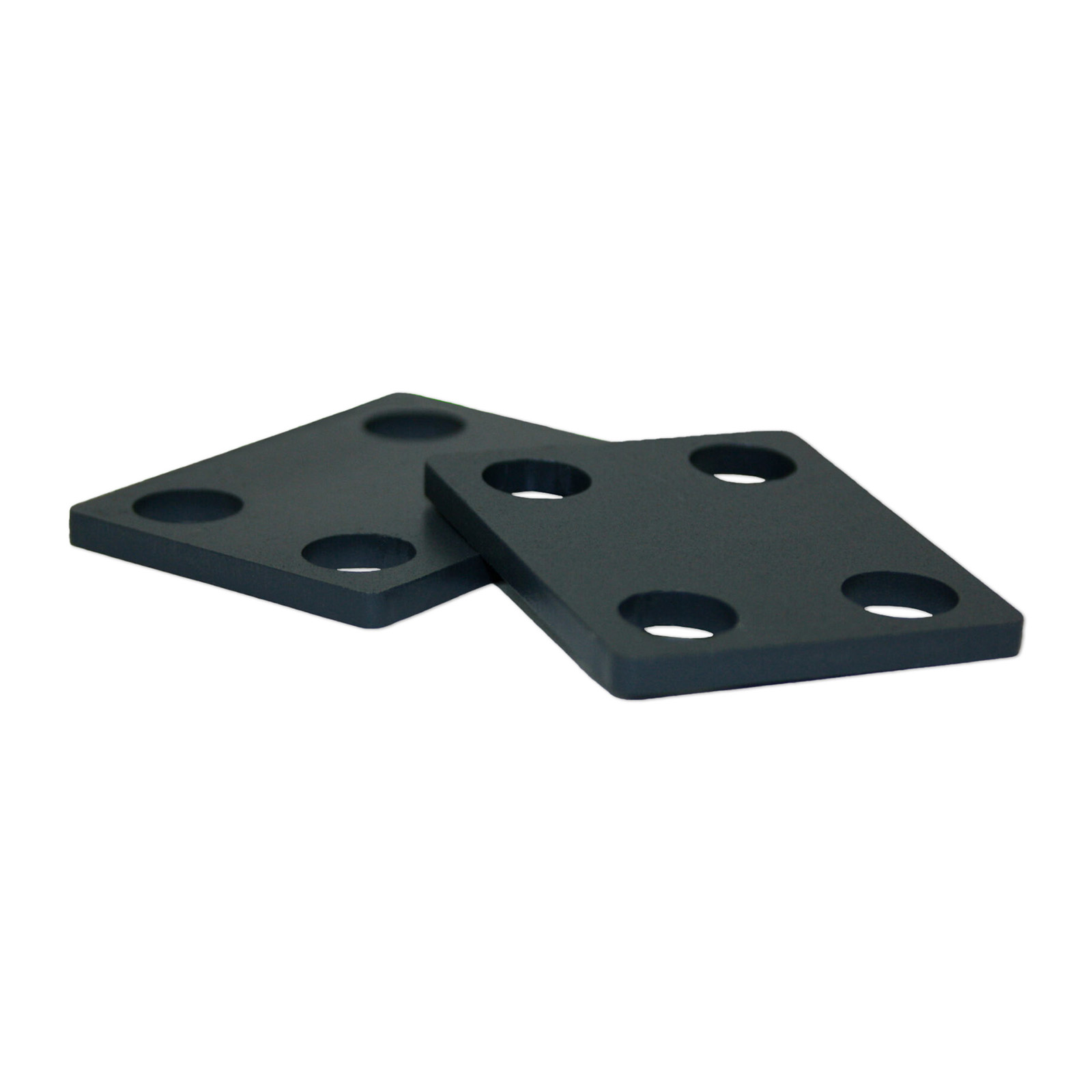

Distanzplättchen Single Point Wägezellen - Single Point Wägezelle E08A
Distanzplättchen Single Point Wägezellen Einbauhilfe Wägezellen Wägezellen müssen sich verbiegen können. Durch diese Verformung werden die Dehungsmessstreifen einseitig gestaucht und auf der anderen Seite gedehnt. Hierdurch ändert sich der Widerstand. Diese Widerstandsänderung kann gemessen werden und von einem Auswertegerät als Gewichtswert dargestellt werden. Damit die Wägezelle sich verformen kann, darf sie nicht plan an einer Konstruktion anliegen. Distanzplättchen sorgen für einen optimalen Abstand zwischen der Konstruktion und der Wägezelle. Anwendungsbereiche Distanzplättchen kommen überall dort zum Einsatz, wo Wägezellen an einer Konstruktion oder in einer Plattform werden. Bei Bodenwaagen, die mit Scherstab Wägezellen ausgerüstet werden, wird ein Distanzplättchen verwandt. Single Point Wägezellen sollten mit zwei Distanzplättchen ausgerüstet werden. Merkmale Material: Stahl oder Edelstahl Materialstärke: Abhängig von der Nennlast und Ausführung der Wägezelle Lochbohrungen entsprechend dem Lochbild der Wägezelle
Kabelverlängerung Wägezellen
Die Kabelverlängerung bieten wir für alle Wägezellen aus unserem Lieferprogramm an. Im Standard wird die Verlängerung mit einem Anschlusskasten für eine Wägezelle durchgeführt. Enthalten: Anschlusskasten bis zu 5 m Waagenkabel
Montagesatz Biegestab Wägezelle A10S/N - Edelstahl
Montagesatz für die Biegestab Wägezelle A10S/N Der Montagesatz für die Biegestab Wägezelle A10S/N enthält die nötigen Bauteile zur fachgerechten Montage in Ihrer Konstruktion. Einerseits wird über den Maschinenfuß mit Kugellager eine optimale Lasteinleitung hergestellt. Hierzu wird der Lastfuß einfach über das hälftige Gewinde in die Wägezelle eingeschraubt. Eine Kontermutter verhindert eine ungewollte Verstellung und fixiert die Lasteinleitung. Auf der anderen Seite wird die Wägezelle über zwei Schrauben mit hälftigem Gewinde durch die Lochbohrungen in der Wägezelle mit Ihrer Konstruktion verschraubt. Unterlegplättchen kommen unter die Schraubenköpfe und verteilen die Last auf eine größere Fläche. Das Distanzplättchen gewährleistet eine optimale Verbiegung der Wägezelle und wird über die Schrauben mit der Konstruktion verbunden. Der Montagesatz für die Biegestab Wägezelle A10S/N beinhaltet 1 x Maschinenfuß, M12 Gewinde, kugelgelagert 1 x Mutter M12 als Kontermutter 1 x Distanzplättchen 2 x Schrauben mit hälftigem Gewinde M12 2 x Unterlegplättchen 1 x Anleitung mit Anzugmomenten

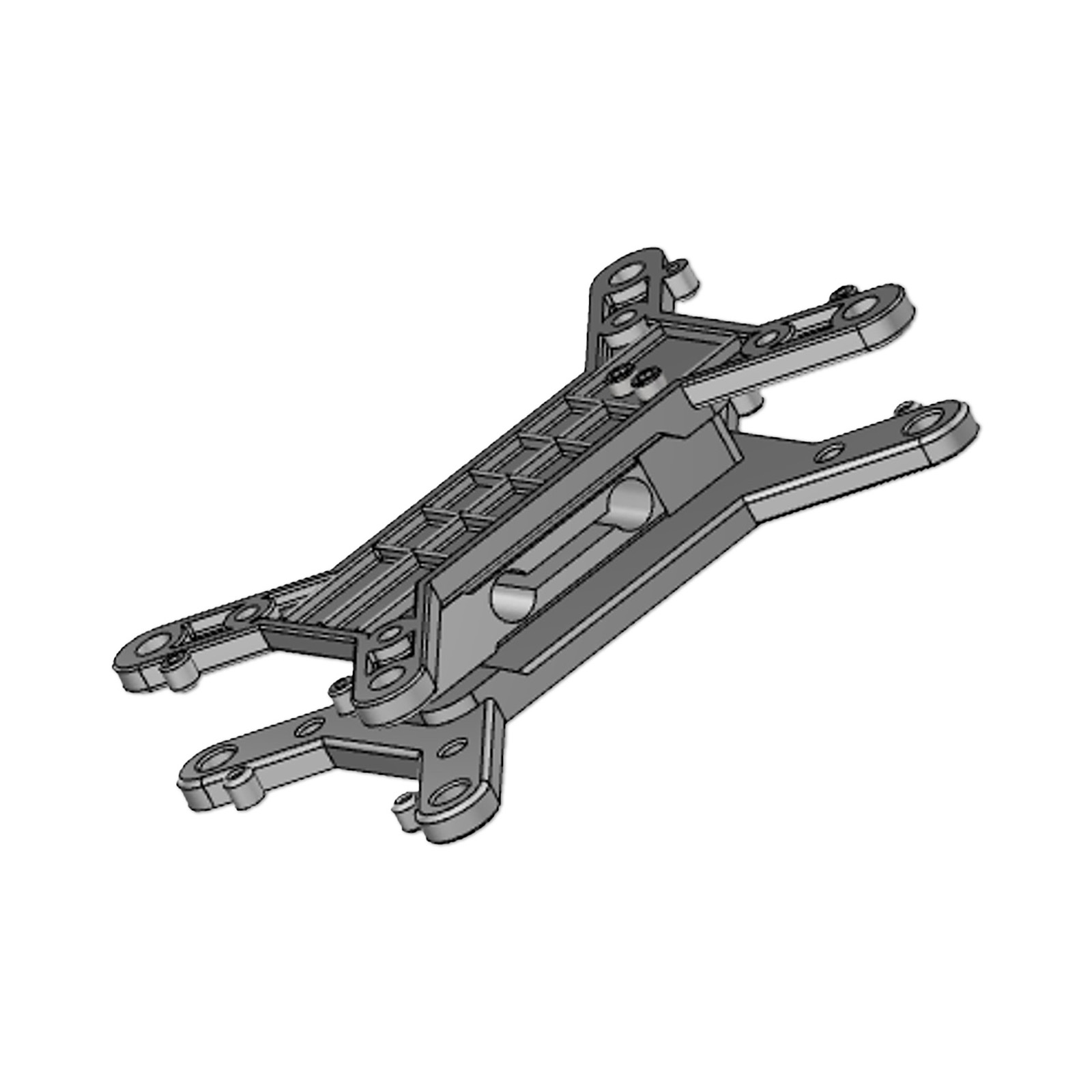

Waagenkreuz für Single Point Wägezellen

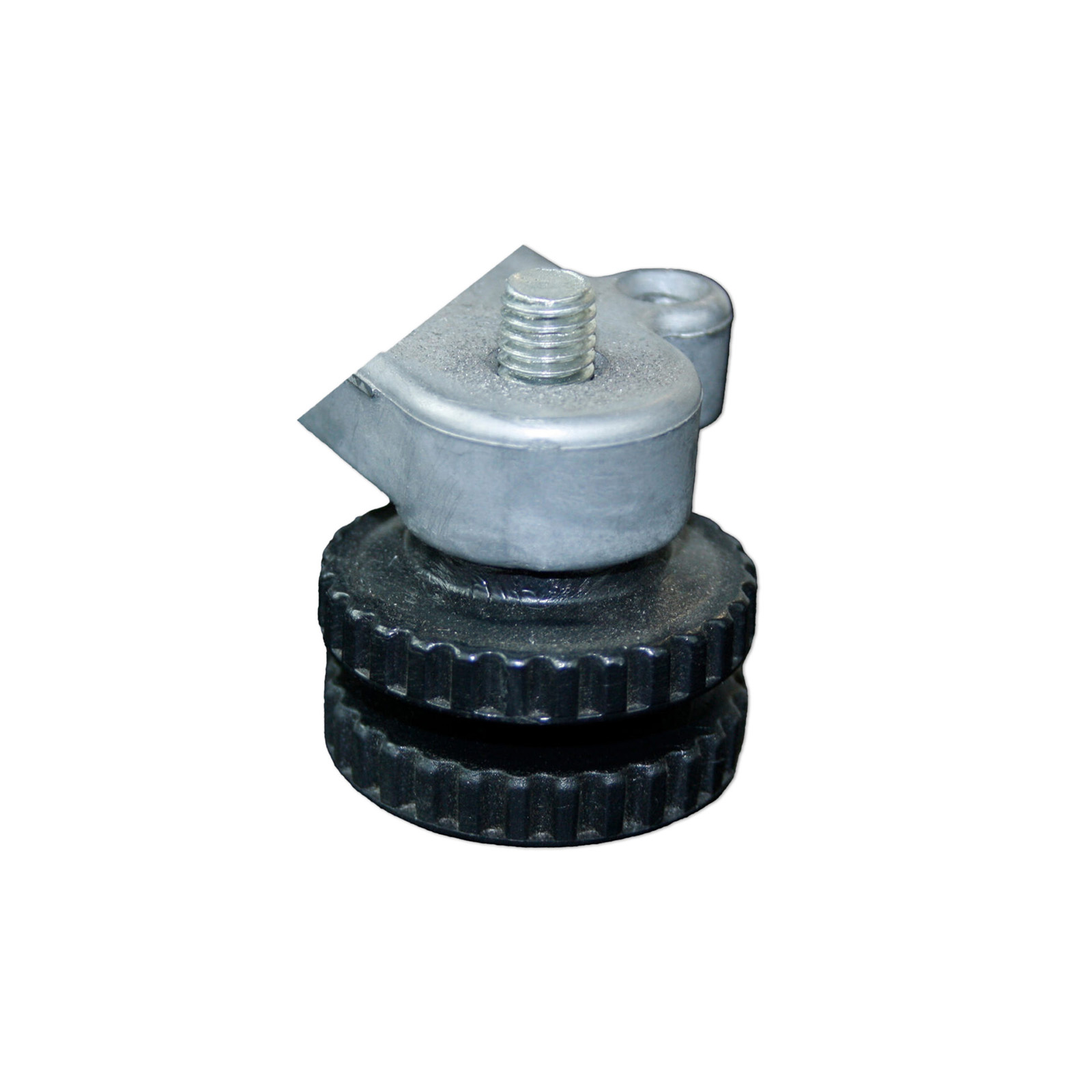

Waagenkreuz für Single Point Wägezellen In das Waagenkreuz für Single Point Wägezellen können Sie die Wägezelle einfach einsetzen. Das Waagenkreuz steht auf stabilen Kunststofffüßen, mit denen es auch ausgerichtet und festgestellt werden kann. An der oberen Aufnahme können Sie Ihre Konstruktion oder eine Plattform befestigen. Ein Überlastungsschutz kann durch manuelle Anschläge gesetzt werden.

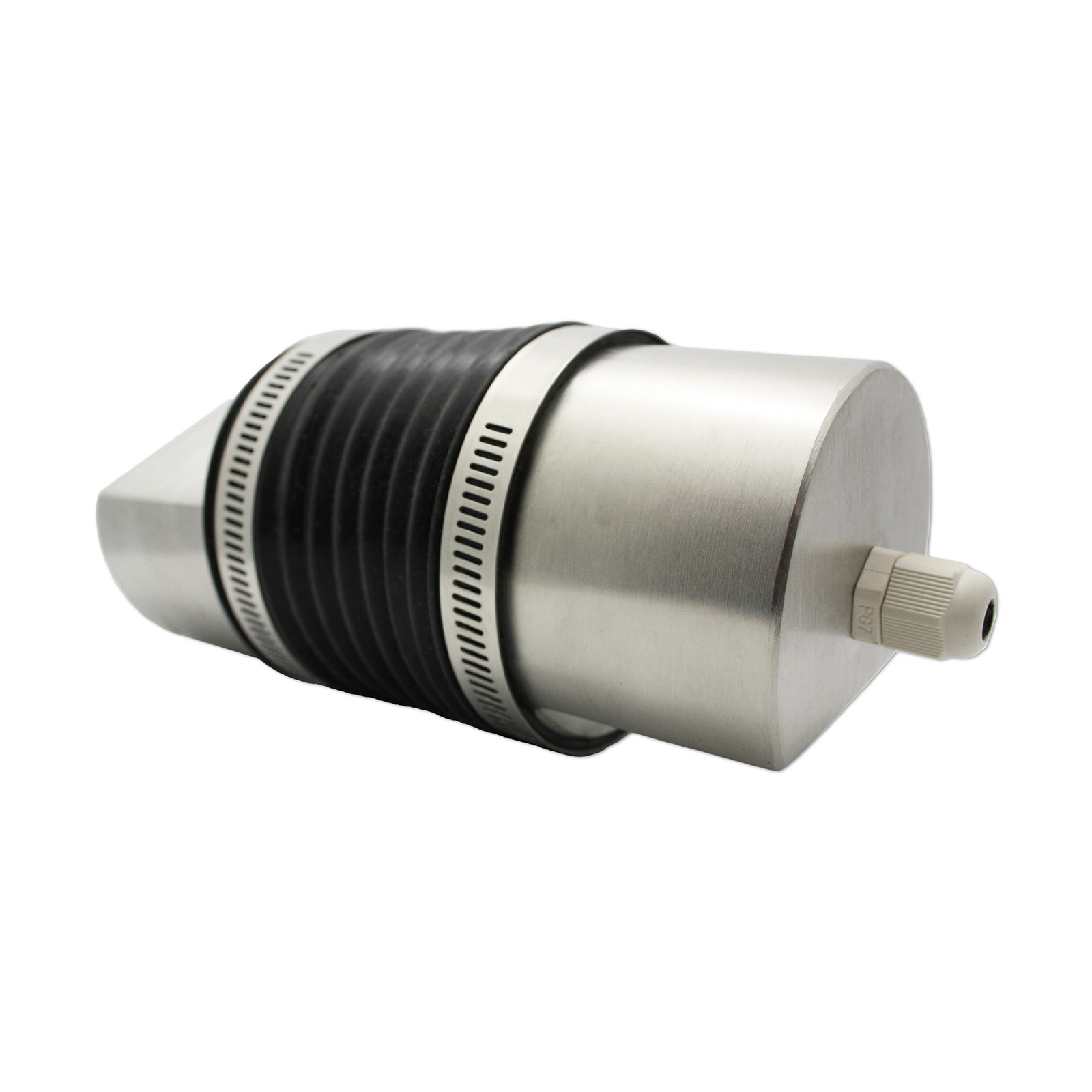

Wägezellenschutz IP69K
Das Gehäuse IP69K schützt die Plattformwägezelle E30A effektiv vor Wasser, Staub und Schmutz. Die Schutzart wird durch die Verwendung von IP67 auf IP69K angehoben. Das Gehäuse besteht aus Edelstahl und eine Gummimanschette. Die beiden Gehäuseteile verfügen über Lochbohrungen für die Montage der E30A. Moosgummi Unterlagen werden für die korrekte und abdichtende Montage mitgeliefert.
