Digitale Wägezelle DE20A-485 - 100 kg
Digitale Wägezelle DE20A-485 Die digitale Wägezelle DE10A arbeitet mit Dehnungsmessstreifen und beherbergt im Inneren der Wägezelle einen A/D-Wandler. Über diesen erhalten Sie die Messdaten als RS-485 Signal, welches im Bussystem abgefragt werden kann ohne das ein zusätzlicher Messverstärker benötigt wird. So können mehrere dieser Wägezellen in Reihe geschaltet und ausgewertet werden. Dies bietet sich z. B. bei der Überwachung von Lagerbeständen in einem Regalsystem an. Die Kabellänge ist im Standard 1000 mm, kann aber auf Wunsch angepasst werden bis zu einer Länge von 20 m. Der Stecker kann Ihrem Wunsch entsprechend als 4-leiter-Stecker ausgeführt werden, so dass sich die Wägezelle Ihrem Standard anpassen lässt. Jede Zelle wird vor dem Versand geprüft und mit einem Prüfprotokoll versehen.
Single Point Wägezelle E08A - 3 kg
Single Point Wägezelle E08A Die Single Point Wägezelle E08A ist sehr kompakt in ihrer Bauart ausgeführt und gehört damit auch der Rubrik Miniaturwägezelle an. Der Wägezellen Körper ist aus Aluminium hergestellt. Durch eine Silikonversiegelung wird die Schutzart IP65 erreicht. Die geringen Nennlasten von 3 kg und 5 kg eignen sich hervorragend für kleine Plattformen oder für den Einsatz im Anlagenbau. Hochauflösende Ergebnisse sind mit dieser Plattformwägezelle leicht realisierbar. Der Kriechfehler fällt bei dieser Wägezelle sehr gering aus. Langzeitanwendungen werden hierdurch begünstigt. Wie alle Single Point Wägezellen ist auch die E08A eckenlastkompensiert. Dadurch werden auch bei außermittigen Belastungen verlässliche Messergebnisse erreicht. Sie eignet sich hervorragend als Plattformwägezelle für kleine Plattformwaagen. Sie sind nicht sicher ob diese Wägezelle die richtige für Ihre Anwendung ist? Schauen Sie sich unsere Auswahlhilfe an.

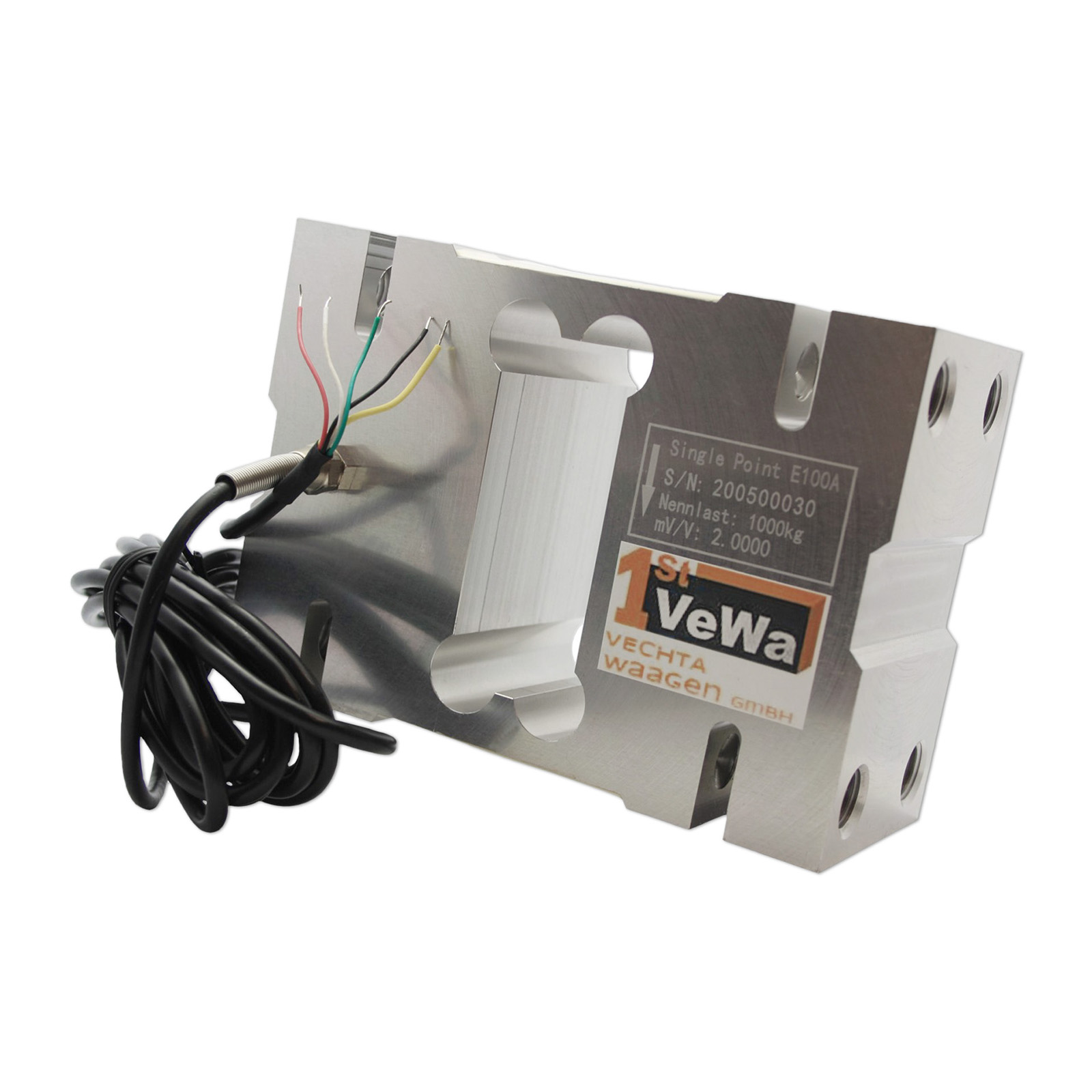

Single Point Wägezelle E100A - 100 kg
Single Point Wägezelle E100A Die Single Point Wägezelle E100A gehört zu den Schwergewichten unter diesen Typen. Sie ist in Nennlasten bis zu 2.000 kg lieferbar.

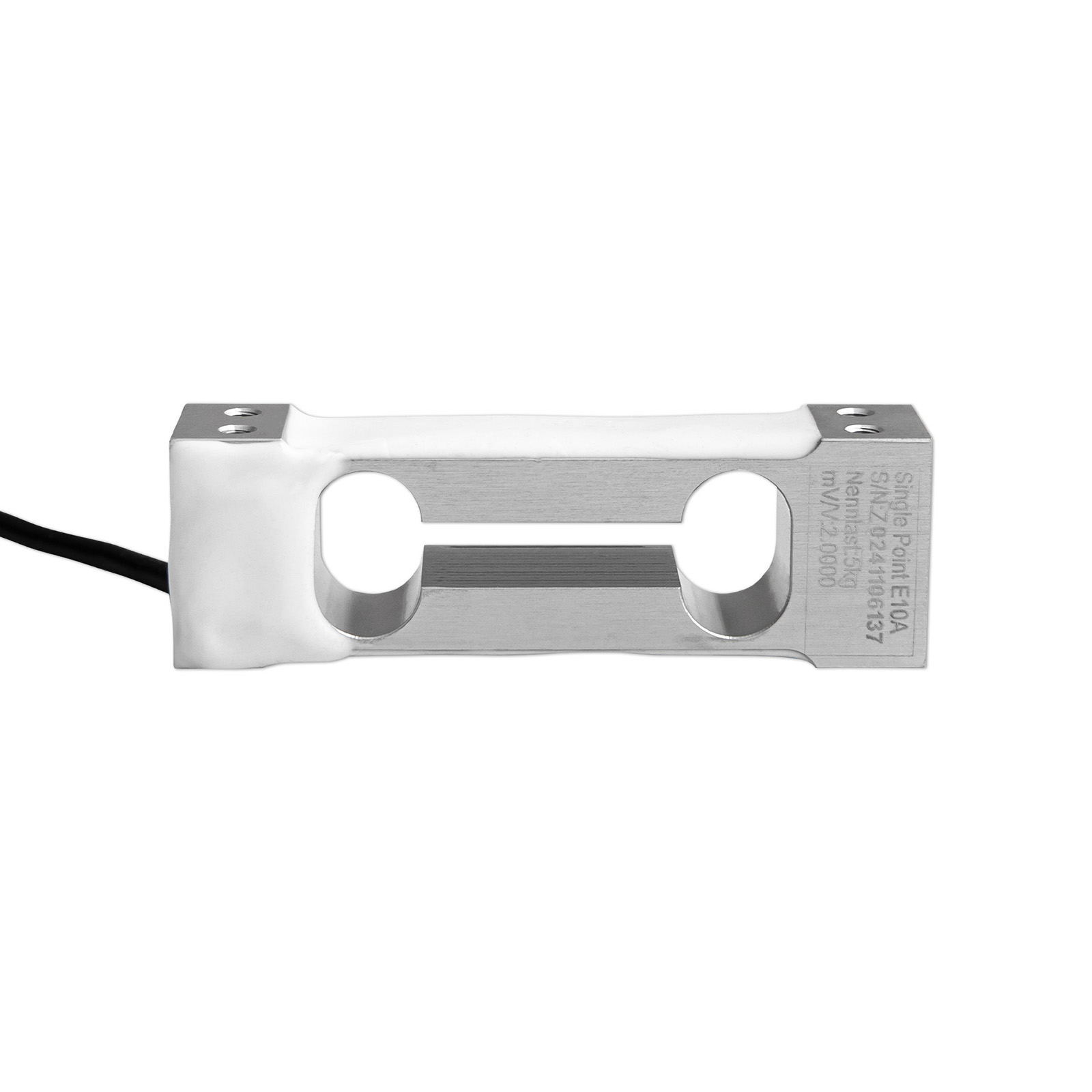

Single Point Wägezelle E10A - 0,5 kg
Single Point Wägezelle E10A Die Single Point Wägezelle E10A hat sehr geringe Abmessungen und ermöglicht höchste Auflösungen. Als Biegebalken ausgeführt kann diese Miniatur Wägezelle für kleine Plattformen bis zu einer Größe von 200 x 200 mm oder im Anlagenbau eingesetzt werden. Die geringen Einbaumaße kommen Anwendungen zu Gute, bei denen nur geringe Platzverhältnisse bestehen. Durch die hochwertige Verarbeitung und Prüfung jeder einzelnen Wägezelle sind hervorrangende Messergebnisse auch im Dauereinsatz möglich. Wie alle Biegebalken ist auch die E10A eckenlastkompensiert und liefert auch bei einer außermittigen Belastung verlässliche Messergebnisse. Wird das Wägegut nicht perfekt in der Mitte der Plattform positioniert, wird dies von der Sinlge Point Wägezelle kompensiert und perfekte Messungen sind das Ergebnis. Der Federkörper besteht aus Aluminium und die innenliegenden DMS sind komplett vergossen, wodurch die E10A die Anforderungen der Schutzart IP65 erfüllt. Anwendungsbereiche Eingesetzt wird die E10A in kleinen Plattformen (bis 200 x 200 mm) Zählwaagen Tischwaagen Postwaagen Abfüllautomaten Dosierwaagen Weitere mögliche Anwendungen für diese Wägezelle sind in der Medizintechnik, in Kontrollwaagen, für Füllstandskontrollen und als Kraftaunehmer. Die möglichen Einsatzgebiete sind sehr breit gefächert und sicher haben Sie noch weitere Anwendungsmöglichkeiten für unsere Single Point Wägezelle E10A. Technische Merkmale auf einen Blick Kurz und knapp stellen wir Ihnen nachfolgend eine Info mit den wichtigsten technischen Merkmalen dieser Wägezelle bereit: Typ: Single Point Wägezelle (Doppelbiegebalken) mit DMS Material: Aluminium Nennlasten: 0,5 kg, 1 kg, 2 kg, 5 kg, 10 kg, 20 kg, 25 kg Eckenlastkompensiert Plattformgröße: bis zu 200 x 200 mm Austauschbar gegen Produkte anderer Hersteller Wechsel - schnell und sicher! Sie verwenden bereits eine ähnliche Wägezelle eines anderen Herstellers? Prüfen Sie einfach nach folgendem Schema ob diese durch unsere Single Point Wägezelle E10A ersetzt werden kann: Abmessungen Die Gesamtabmessungen sollten weitestgehend übereinstimmen. Wichtig ist, dass die Lochabstände und Gewindebohrungen passen. Die Single Point Wägezelle E10A eignet sich hervorragend für den Anlagenbau und Maschinenbau. Geringe Einbaumaße und hohe Auflösungen kommen den Anwendungen zugute. Aus Aluminium gefertigt erlaubt die Bauweise die Verwendung bis zur Schutzart IP65. Damit ist die Wägezelle dicht gegen das Eindringen von Staub und hat einen Schutz gegeben Strahlwasser aus beliebigem Winkel. Sie wird häufig für kleine Plattformen bis zu einer Größe von 120 x 120 mm verwendet. Dabei wird die Single Point Wägezelle zentriert unter der Plattform mittels zwei Schrauben oben und unten fixiert. Die Last verformt den Biegekörper der Wägezelle. Gegen Überlastung empfiehlt sich ein Anschlag, der beim Erreichen er Nennlast ein weiteres Verformen der Wägezelle verhindert. Dieser kann in vielen Fällen einfach durch eine Schraube dargestellt werden. Die überschaubaren Kosten dieser Single Point Wägezelle dürfen nicht über die hohe Produktqualität hinwegtäuschen. Mit dieser Wägezelle erreichen Sie Auflösungen von bis zu 10.000 Teilen, also die Nennlast geteilt durch 10.000. Bei Verwendung mit der richtigen Auswerteelektronik ergeben sich hervorragende Messergebnisse. Die Single Point Wägezelle kann auch als Ersatz für Fremdwägezellen verwendet werden. Entscheidend sind hierbei die Lochabstände. Ein Vergleich lohnt sich, insbesondere bei größeren Stückzahlen. Vergleich Wägezellen Wir stellen Ihnen als Download eine kleine pdf-Datei zur Verfügung. Anhand derer können Sie leicht prüfen, ob Sie künftig auch unsere Single Point Wägezelle E10A verwenden können statt der bisher eingesetzten. Einfach öffnen, checken und künftig günstig und gut bei VeWa kaufen! Prüfung Wägezellen - Vergleich Gern unterstützen wir Sie bei dem Vergleich. Senden Sie uns einfach den bisherigen Wägezellentyp und den Hersteller zu. Wir übermitteln Ihnen dann kurzfristig einen Ersatz aus unserem Lieferprogramm. Bitte geben Sie auch die gewünschte Abnahmemenge an, damit wir Ihnen einen angemessenen Rabatt einräumen können.

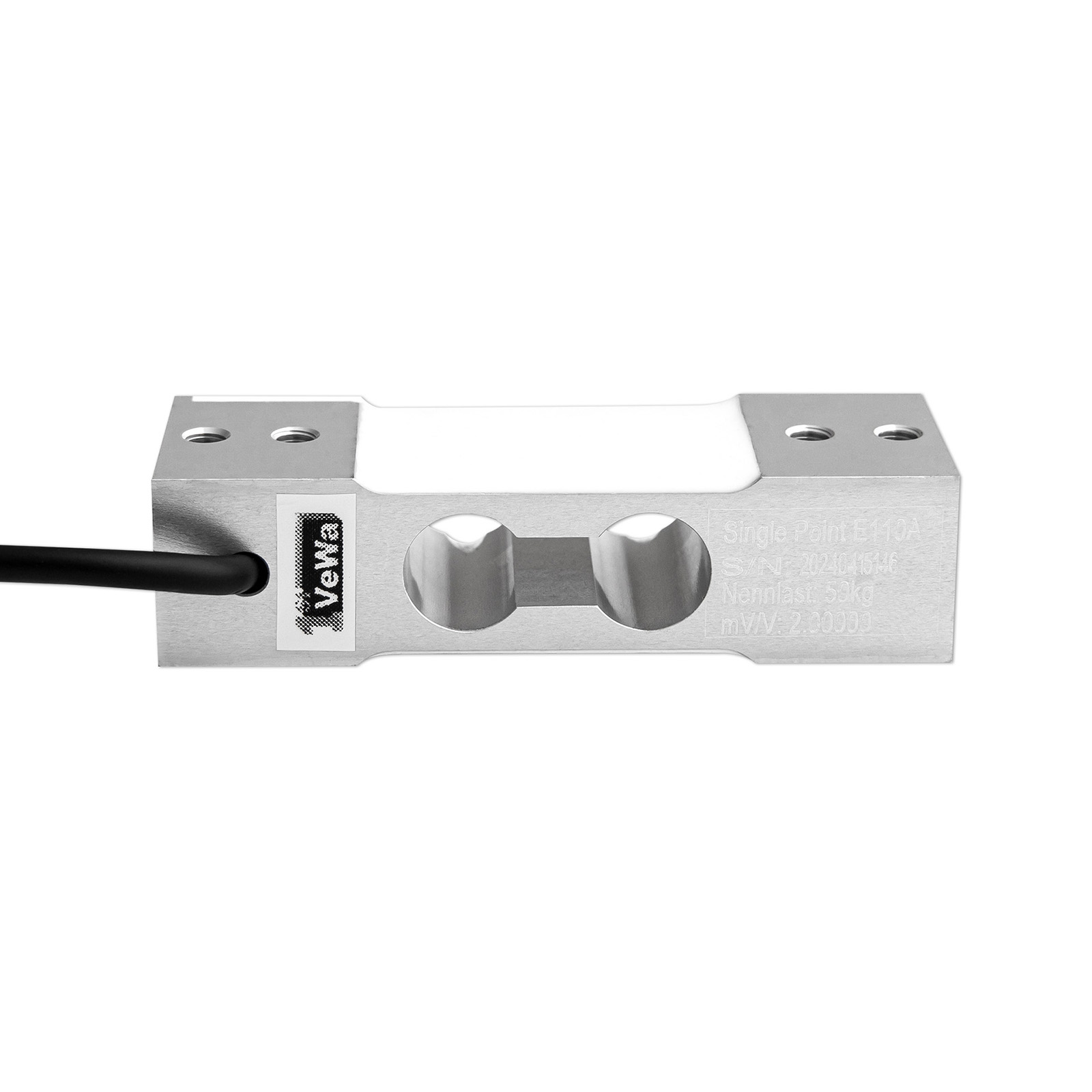

Single Point Wägezelle E110A - 10 kg
"Single Point Wägezelle E110A" Single Point Wägezelle E110A Klein aber fein, das trifft auf die Single Point Wägezelle E110A zu. Diese Miniaturwägezelle passt auch in kleinste Plattformen und findet auch in sehr beengten Einbausituationen ihren Platz. Sehr hohe Auflösungen lassen sich mit dieser Wägezelle erreichen, da bereits geringe Nennlasten abgebildet werden können.

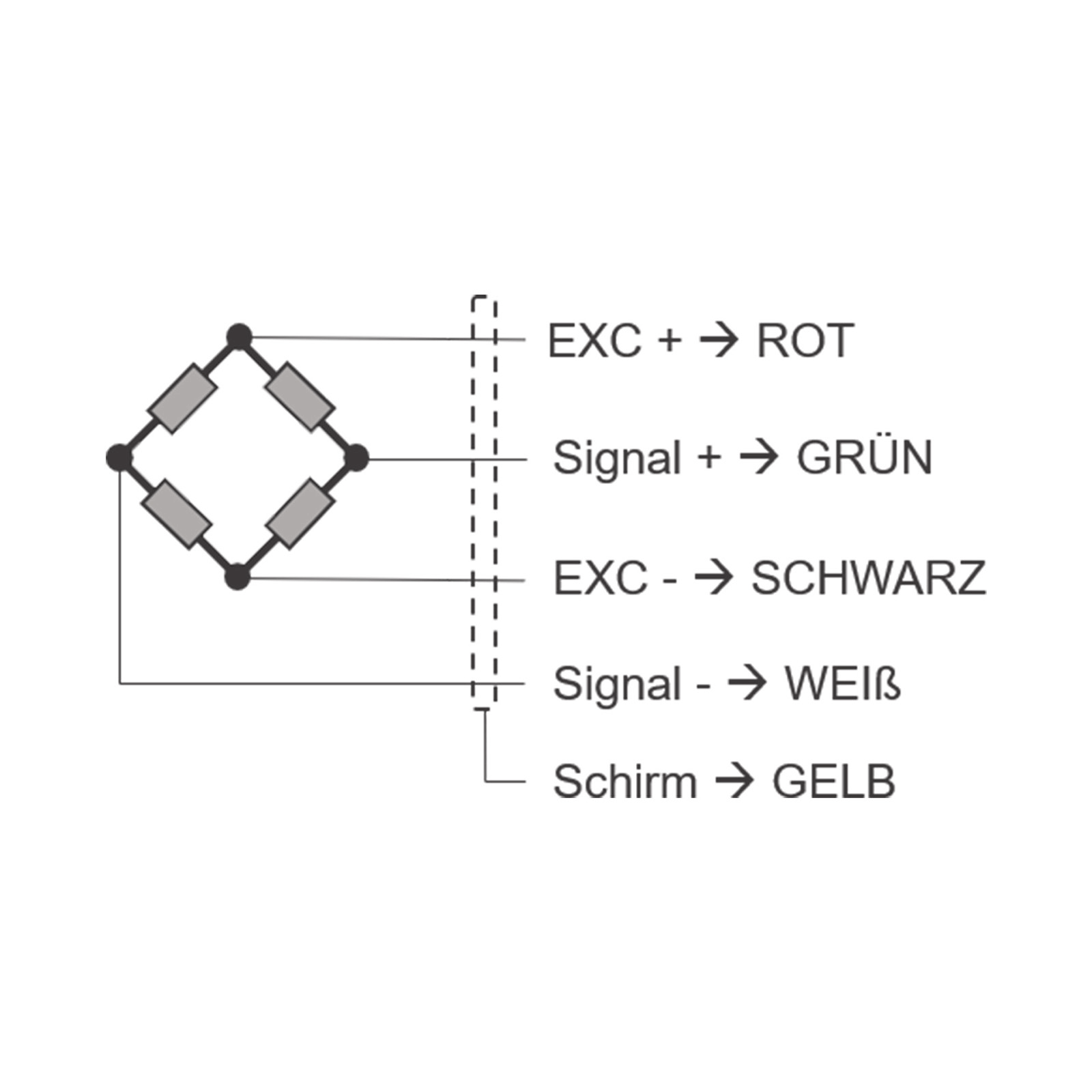

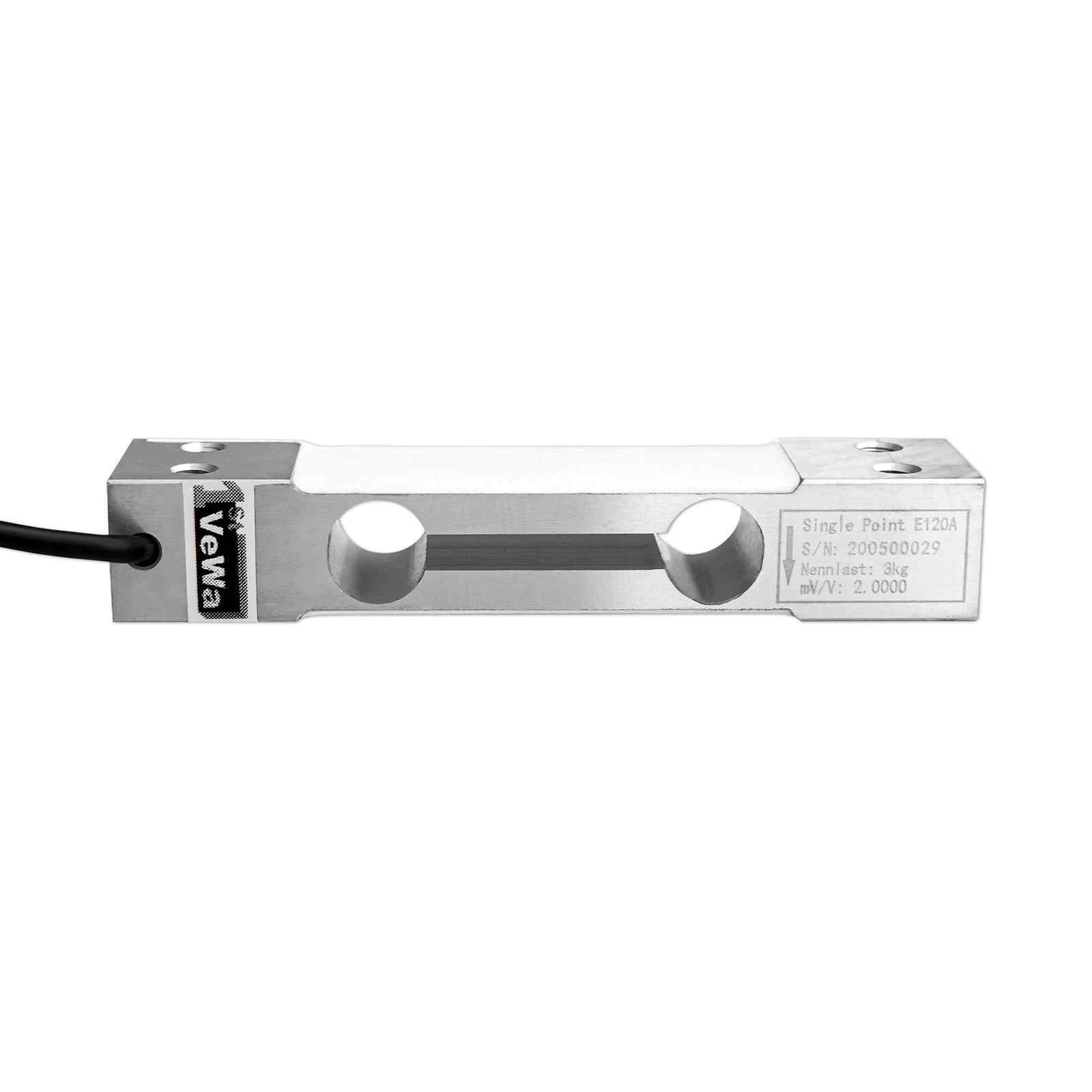

Single Point Wägezelle E120A - 10 kg
Single Point Wägezelle E120A Sehr beliebt bei Imkern als Grundlage für den Aufbau einer Bienenstockwaage hat sich die Wägezelle E120A schon vielfach bewährt. Sogar für einen entsprechenden Workshop wurde diese Wägezelle exemplarisch verwendet.

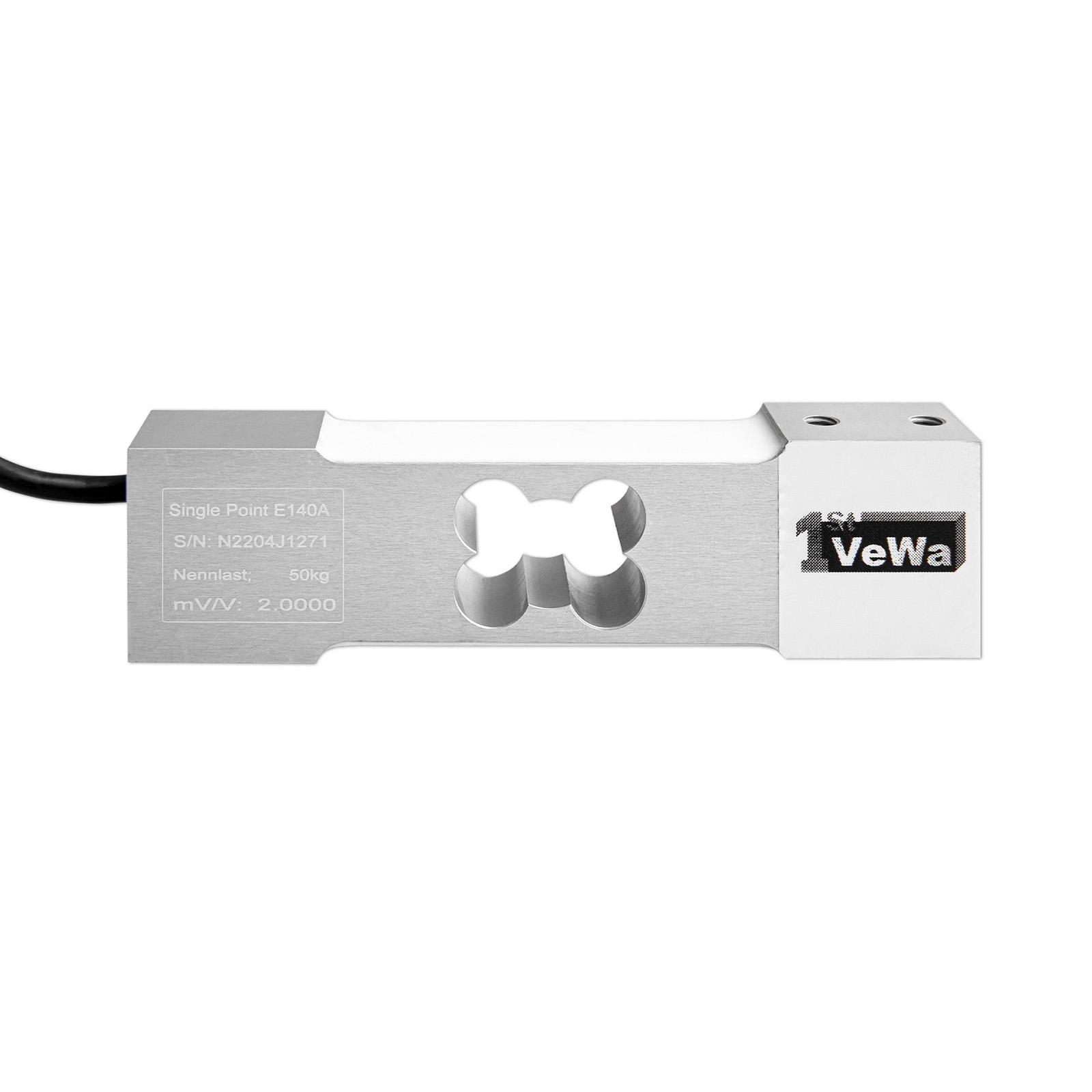

Single Point Wägezelle E140A - 100 kg
Single Point Wägezelle E140A Die günstige, aber sehr vielseitige Wägezelle E140A ist perfekt für Plattformwaagen und den Maschinen- und Anlagenbau geeignet. Durch die Bauart verfügt sie über eine Eckenlastkompensation, wodurch auch bei außermittiger Belastung ausgezeichnete Messergebnisse erzielt werden können. Die Schutzart IP67 macht diese Single Point Wägezelle ideal für industrielle Anwendungen, da Schmutz und Feuchtigkeit nicht ins Innere gelangen können. Sowohl der Kabelausgang, wie auch die Dehnungsmessstreifen sind durch eine Silikonschicht geschützt. Ersetzt die Wägezellen folgender Hersteller (Abmessungen, Nennlasten): Bosche - H20A Penko - Model 160 Keli - AMIB Variohm / EuroSensor - AL6N HBK - SP4M

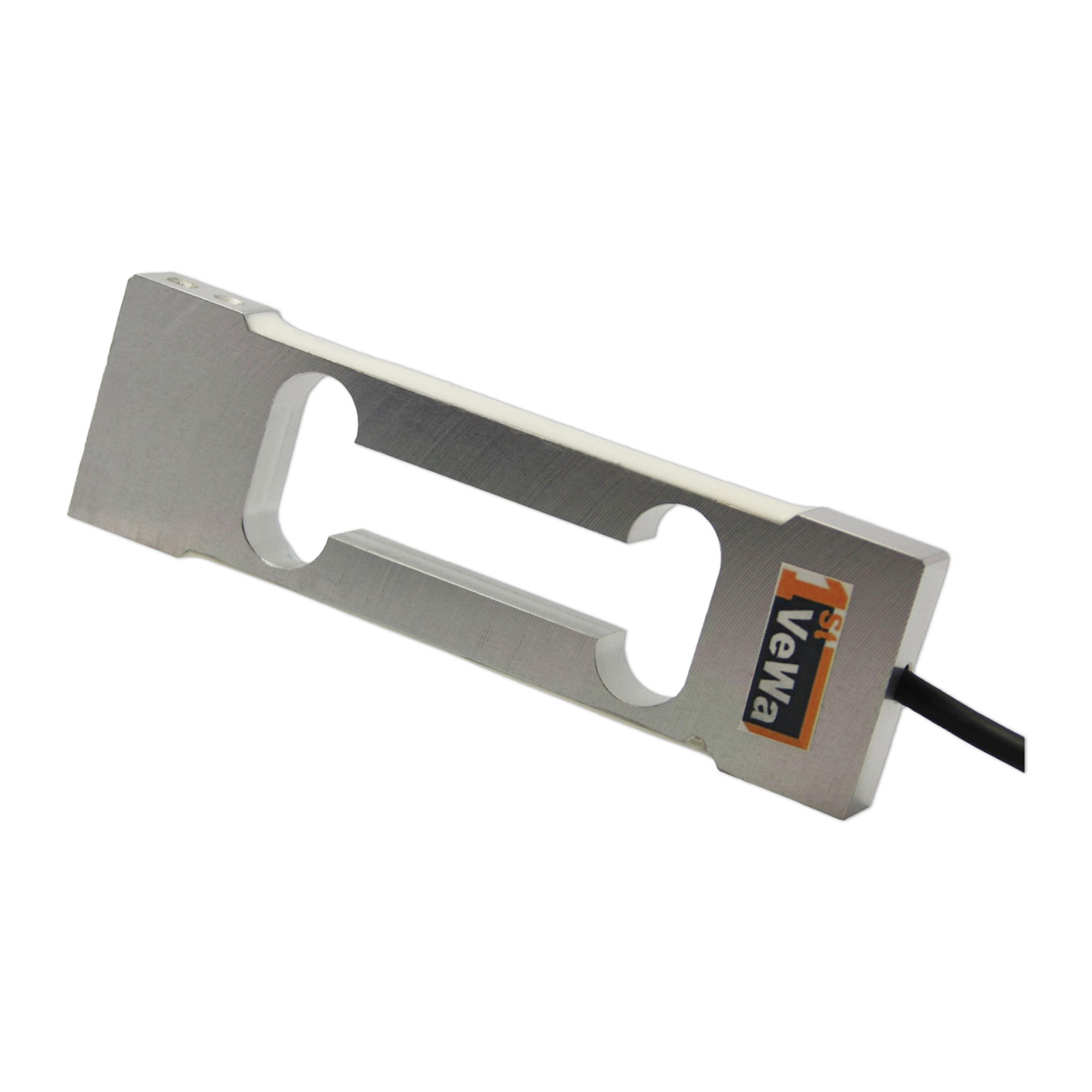

Single Point Wägezelle E150A
Single Point Wägezelle E150A Die Single Point Wägezelle E150A wird z. B. in Impfautomaten für Hühner eingesetzt. In einigen Impfautomaten sind 3 Wägezellen dieses Typs verbaut. Sie ermitteln den korrekten Anpressdruck und ermöglichen das Auslösen des Impfvorgangs bei Hühnern. Sie kann die Variohm EuroSensor AL6B Wägezelle ersetzen und verfügt über identische Einbaumaße. Auch im Anlagenbau und Maschinenbau ist diese Wägezelle verbreitet. Baugleich mit: Zelo / Tedea Huntleigh - Model 1004 Variohm - AL6B Minebea intec - BCL-A Kern - CP 300-0P4 Sömer - 1004 Im Vergleich werden Sie einen deutlichen Preisvorteil bei unserer E150A feststellen. Qualitätsabstriche müssen Sie aber dennoch nicht machen. Testen Sie selbst und lassen Sie sich überzeugen.

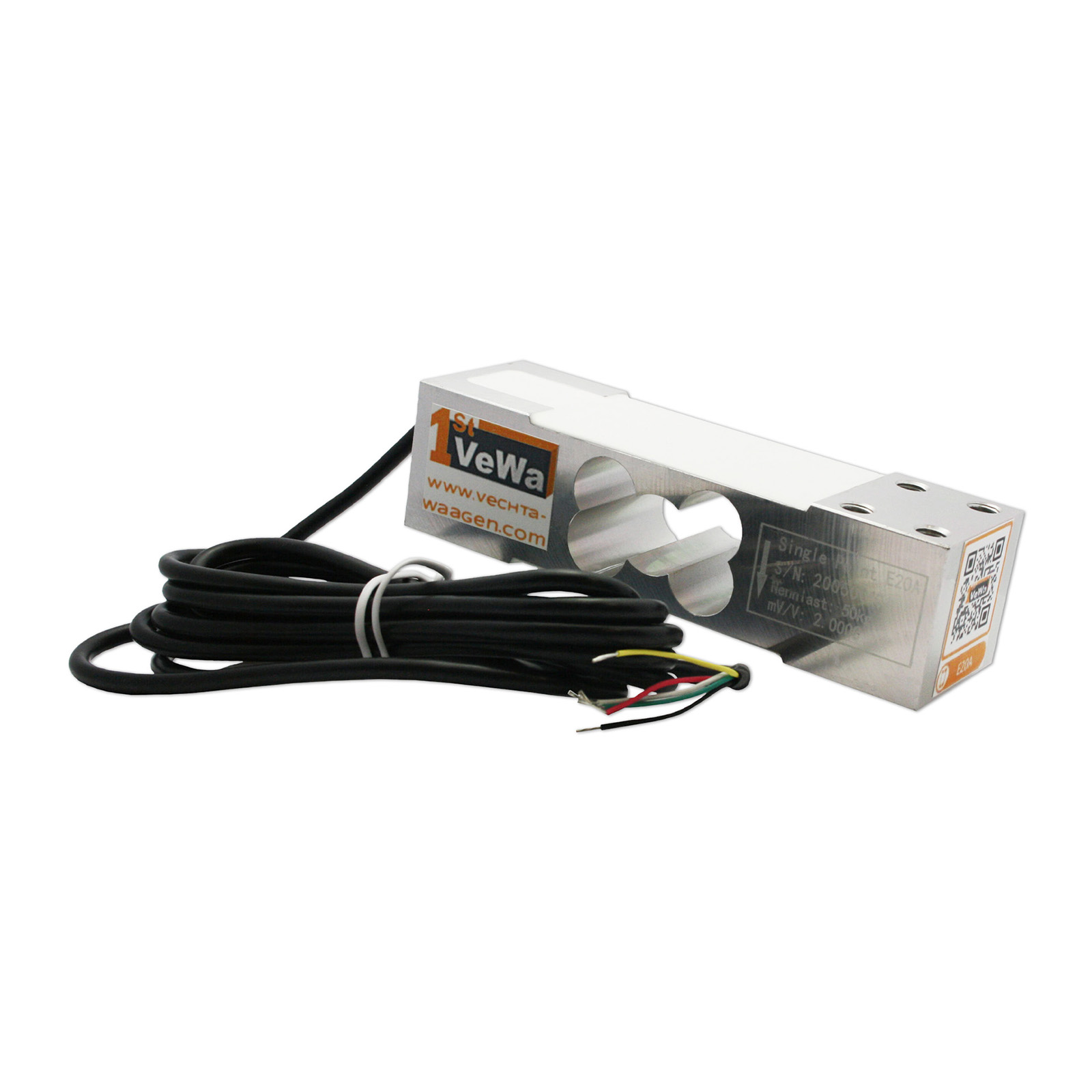

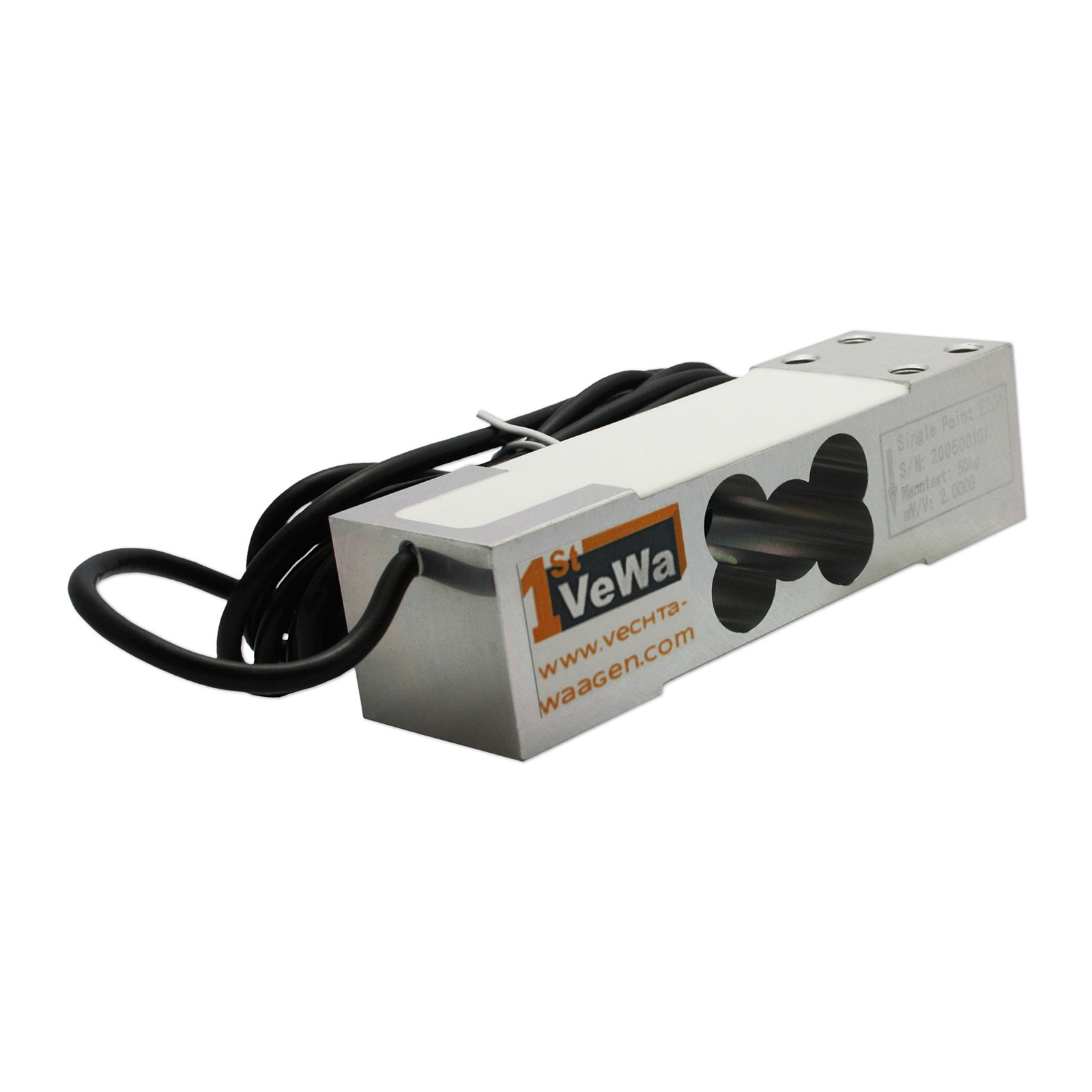

Single Point Wägezelle E20A - 100 kg
Single Point Wägezelle E20A Die Single Point Wägezelle E20A ist als Doppelbiegebalken konzipiert. Hohe Nennlasten bis zu 500 kg ermöglichen zusammen mit der massiven Bauweise große Plattformen von bis zu 500 x 500 mm. Aus Aluminium hergestellt ist die Wägezelle Silikonversiegelt und weißt die Schutzart IP67 auf.

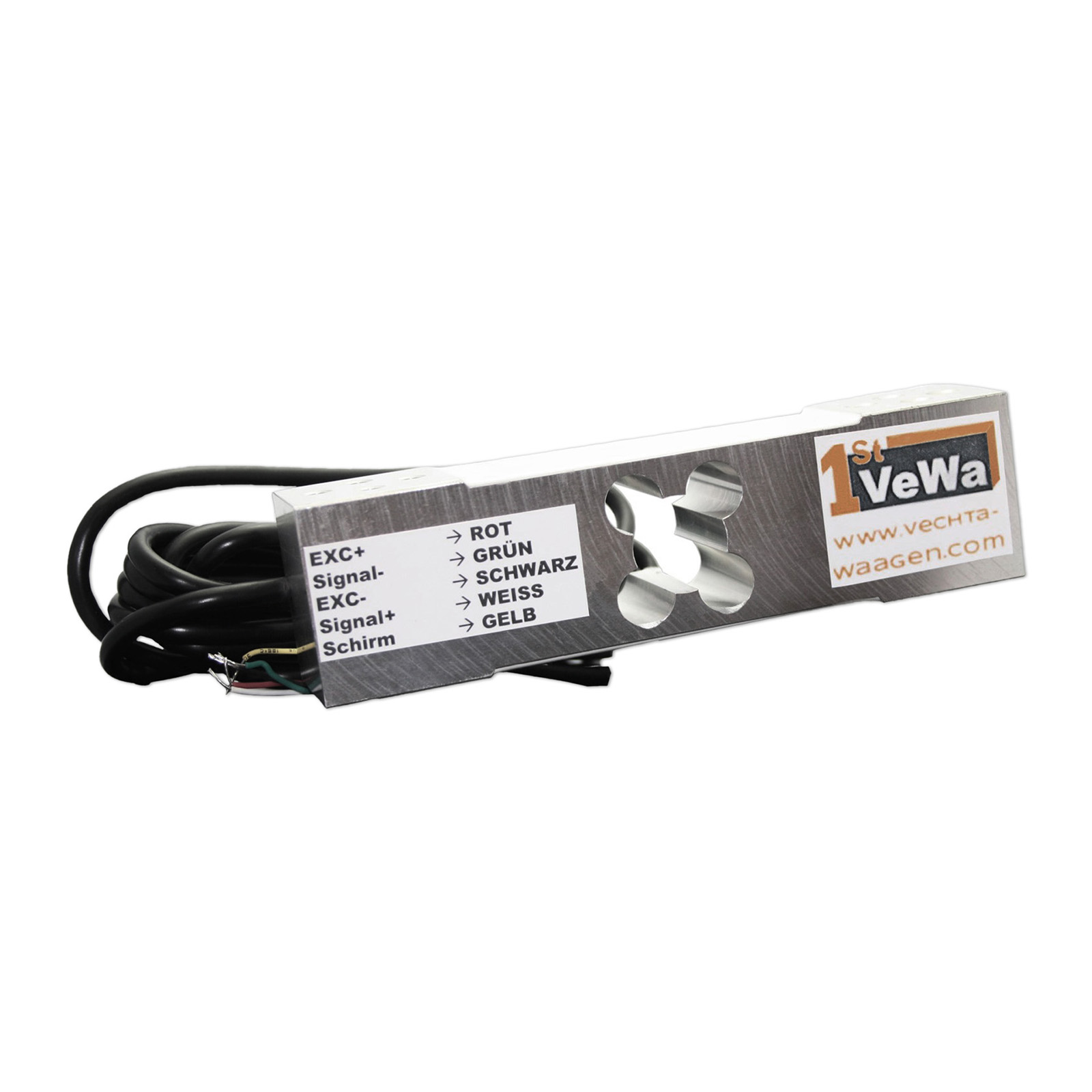

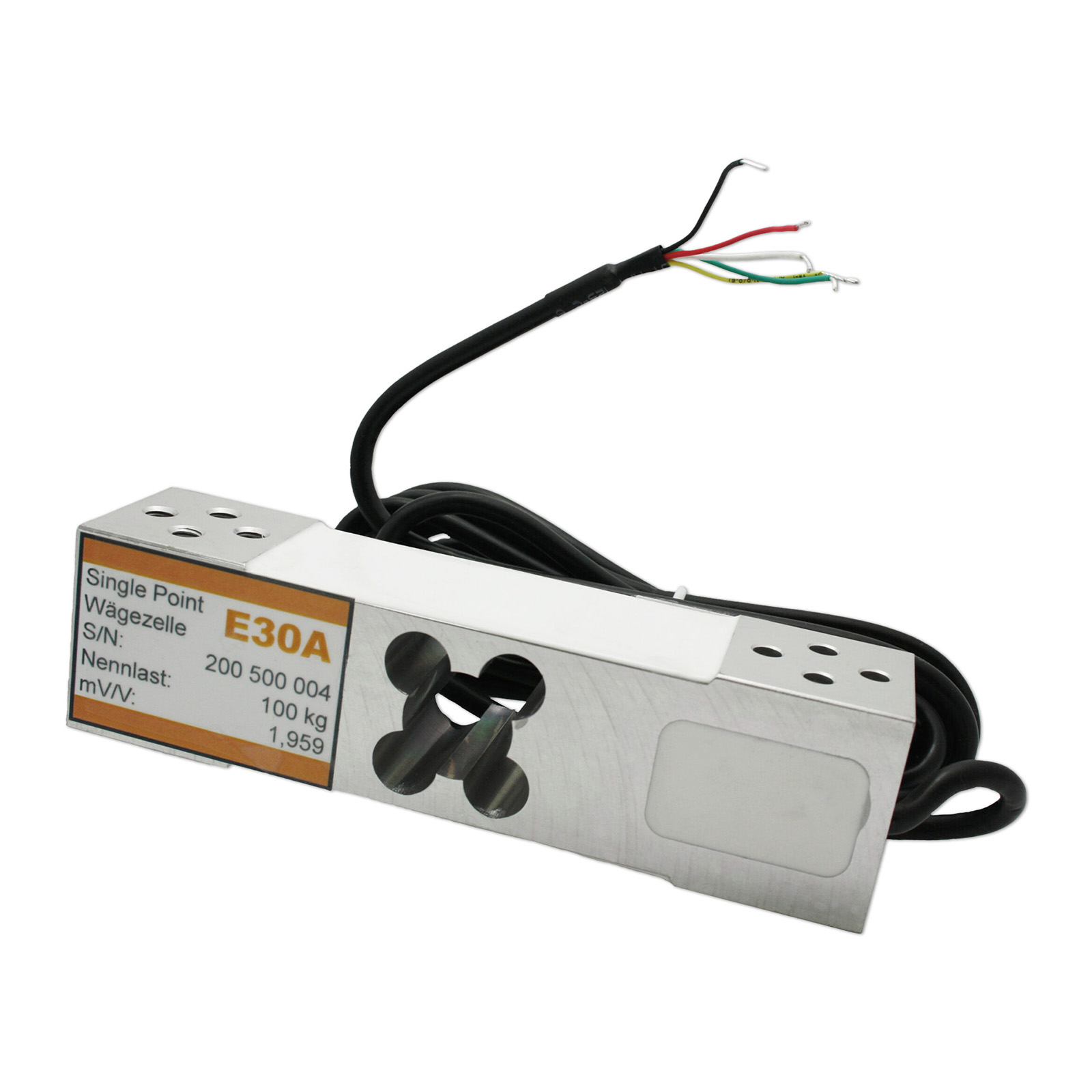

Single Point Wägezelle E30A - 100 kg
Hergestellt aus Aluminium eignet sich die Single Point Wägezelle E30A für Plattformen bis zu einer Größe von 400 x 400 mm. Die Nennlasten reichen von 50 kg bis 500 kg. Wie alle Single Point Wägezellen ist auch die E30A Eckenlastkompensiert und liefert auch bei außermittiger Belastung verlässliche Messergebnisse. Im Vergleich zu vielen Wettbewerbsprodukten punktet die E30A mit einer Silikonversiegelung die das Messelement hermetisch abdichchtet und dadurch die Anforderungen der Schutzart IP67 ermöglicht. Die Genauigkeitsklasse G3 ermöglicht Auflösungen von bis zu 10.000 Teilen. Durch die hohe Verarbeitungsqualität und die ausführlichen Qualitätstest liefert die E30A über viele Jahre hinweg präzise und reproduzierbare Messergebnisse. Das Video zeigt eine Kurzvorstellung der Plattformwägezelle E30A: Video Plattform Wägzelle E30A Nennlasten der Plattform Wägezelle E30A Modell Nennlast Preis Plattform Wägezelle E30A 50 kg 52,00 EUR Plattform Wägezelle E30A 100 kg 52,00 EUR Plattform Wägezelle E30A 200 kg 52,00 EUR Plattform Wägezelle E30A 500 kg 52,00 EUR Anwendungsbereiche Plattform Wägezelle E30A Die Single Point Wägezelle wird vornehmlich in Plattformwaagen und Tischwaagen eingesetzt, kann aber auch für Abfüllanlagen und -waagen, Kontrollwaagen und Dosierwaagen -systeme verwendet werden. Die E30A im Überblick Material: Aluminium Nennlasten: 50 kg, 100 kg, 200 kg, 500 kg Genauigkeitsklasse: G3 Vergossenes Messelement, Schutzart IP67 Eckenlastkompensiert Maximale Plattformgröße 400 x 400 mm Austauschbar gegen Fabrikate anderer Hersteller Für eine dauernde Verwendung geeignet (Dauerlast) Verpackung und Lieferung Sicher verpackt im Einzelkarton trifft die Plattform Wägezelle E30A bei Ihnen ein, in der Regel bereits am Folgetag der Bestellung. Auf der Vorderseite finden sich wichtige Informationen zur Wägezelle wie Produktbezeichnung, Nennlast, Seriennummer, mV/V und die Genauigkeitsklasse. Über den dort abgedruckten QR-Code gelangen Sie direkt zu dieser Produktseite mit allen Informationen und dem Downloadbereich. Eine zustellfähige Herstelleradresse ermöglicht die unkomplizierte Kontaktaufnahme durch den Verwender. Jede Wägezelle wird vor dem Versand geprüft und der erfolgreiche Abschluss wird auf der Außenseite des Kartons durch einen grünen Haken dargestellt. Ein Siegel schützt den Inhalt und zeigt deutlich an, dass der Artikel ungeöffnet beim Verwender eingetroffen ist. Auf der Oberseite des Karton finden sich ebenfalls die Produktbezeichnung und die Nennlast. Hier ist bereits die Kabelbelegung angegeben, wodurch des dem Anwender erspart bleibt in Dokumentationen danach zu suchen. Nach dem Öffnen des Siegels finden Sie die Wägezelle, welche zusätzlich in einer Kunststofftüte verpackt ist um sie gegen Umwelteinflüsse zu schützen. Das Testzertifikat liegt jeder Wägezelle bei und enthält alle technischen Informationen. Alle wesentlichen Angaben finden sich auch direkt auf der Wägezelle um Ihnen die Arbeit weitestgehend zu erleichtern. Montage und Verwendung Über die beidseitigen Gewindebohrungen wird die Wägezelle in die Plattform oder Konstruktion eingesetzt. Mit einem Pfeil auf der Wägezelle ist die Lastrichtung gekennzeichnet. Um Kraftnebenschlüsse zu vermeiden muss die Last gegenüber des Kabelausgangs erfolgen. Unter der Wägezelle wird mit entsprechendem Abstand eine Bodenplatte montiert oder eine Schraubverbindung zu Ihrer Konstruktion (Rahmen) hergestellt. Als Lastaufnahme dient ebenfalls eine verwindungssteife Platte oder Konstruktion aus Aluminium, Stahl oder Edelstahl. Diese wird mit der Wägezelle verschraubt. Eine Beschädigung der Wägezelle kann effizient mit einer Stellschraube verhindert werden. Diese wird bei Maximallast gegen die Wägezelle geschraubt und gesichert. So wird bei einer über die Nennlast der Wägezelle hinausgehenden Last ein mechanischer Anschlag hergestellt, welcher das Verbiegen des Federkörpers über die Nennlast hinaus beschränkt. In der Regel können Single Point Wägezellen nicht in Reihe geschaltet werden. Hierzu muss der Nennkennwert (mV/V) bei jeder Wägezelle identisch sein. Alternativ kann mit einer Anschlussbox gearbeitet werden, bei der der Nennkennwert und Ausgangswiderstand abgeglichen werden kann. Mit unserer Auswertung WA-01 und WA-01K können bis zu 4 Single Point Wägezellen parallel geschaltet und einzeln ausgewertet werden. Der Anschluss erfolgt nach der folgenden Kabelbelegung: Zubehör - Perfekt für die E30A Sinnvolles Zubehör erweitert den Wirkungsgrad der Wägezelle und schafft neue Möglichkeiten. Mit den Distanzplättchen aus unserem Lieferprogramm schaffen Sie den korrekten Abstand zwischen Wägezelle und Montageplatte / Lastaufnahme. So ist sichergestellt, dass die Wägezelle optimal funktioniert und ein perfektes Verbiegen des Federkörpers wird ermöglicht. Die Schutzart lässt sich mit unserem Dichtsatz auf IP69K erhöhen. Auch diesen finden Sie im Zubehör für diese Wägezelle.

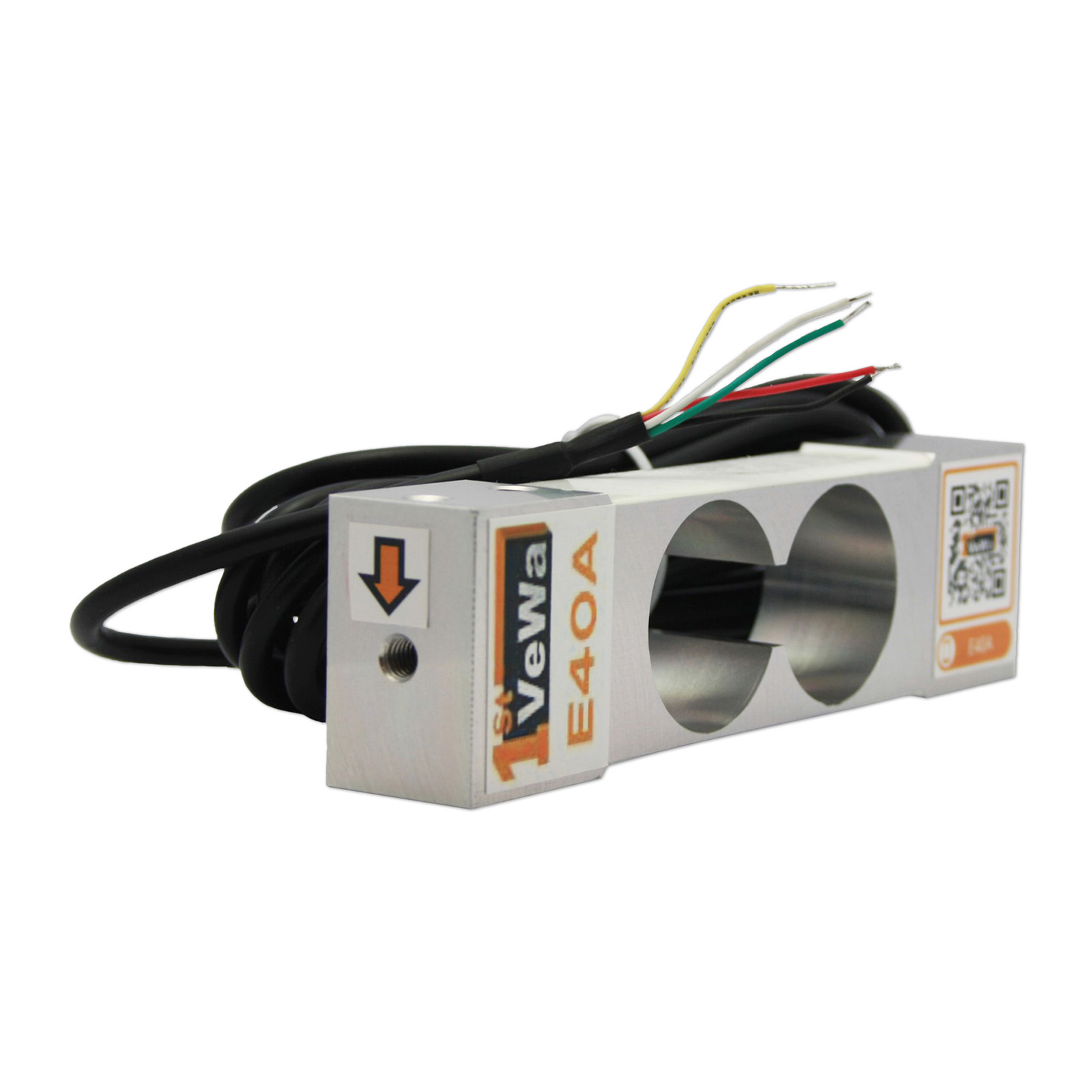

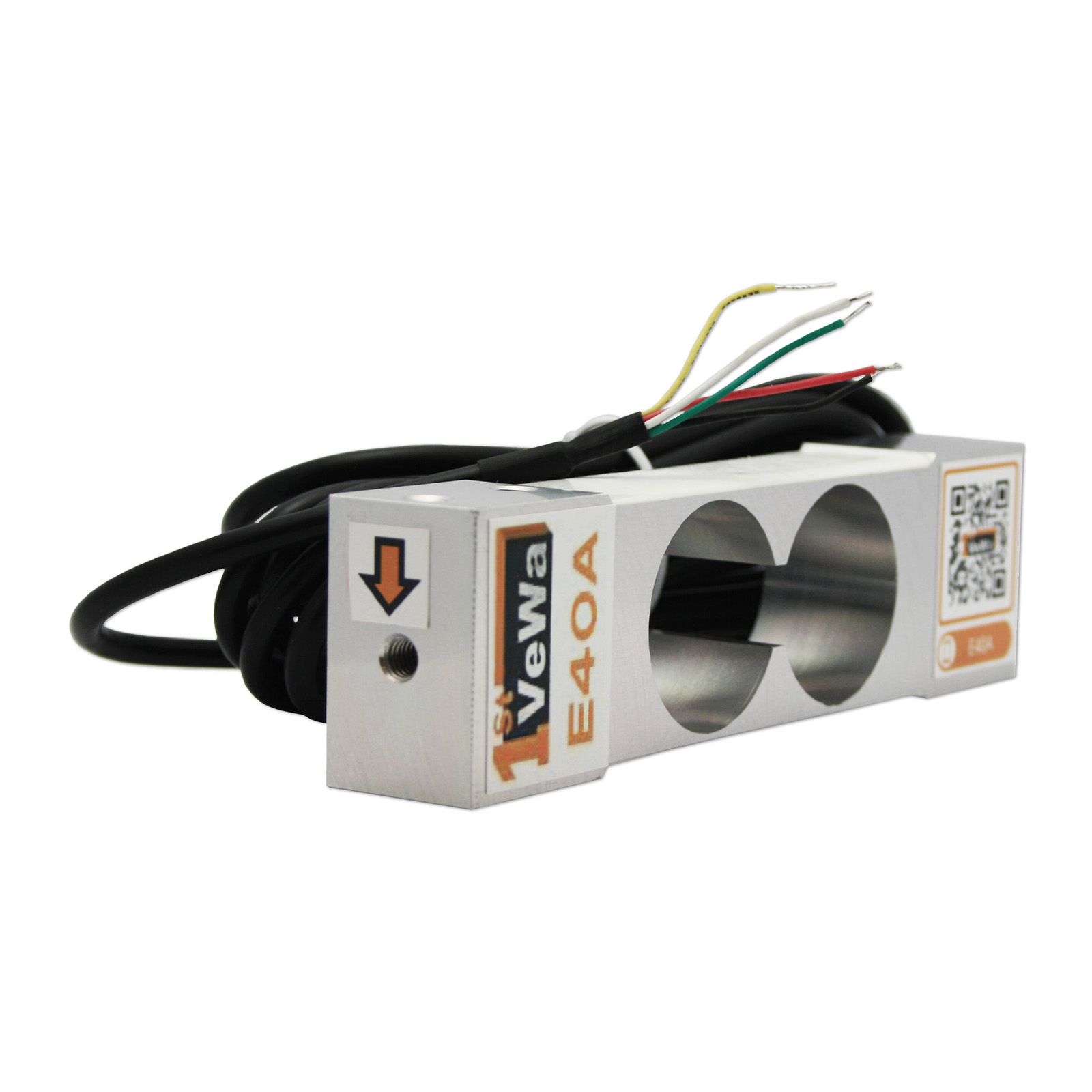

Single Point Wägezelle E40A - 10 kg
Single Point Wägezelle E40A Die Single Point Wägezelle E40A gehört zu den am häufigsten verbauten Plattformwägezellen. Dies ist auf den großen Nennlastbereich von 5 kg bis 200 kg zurückzuführen. Die Wägezelle hat sehr geringe Einbaumaße und mit der Schutzart IP65 einen großen Anwendungsbereich. Sie kann in Plattformen oder in Anlagen eingebaut werden. Besonders geeignet ist sie für Anwendungen, die eine sehr hohe Auflösung erfordern.

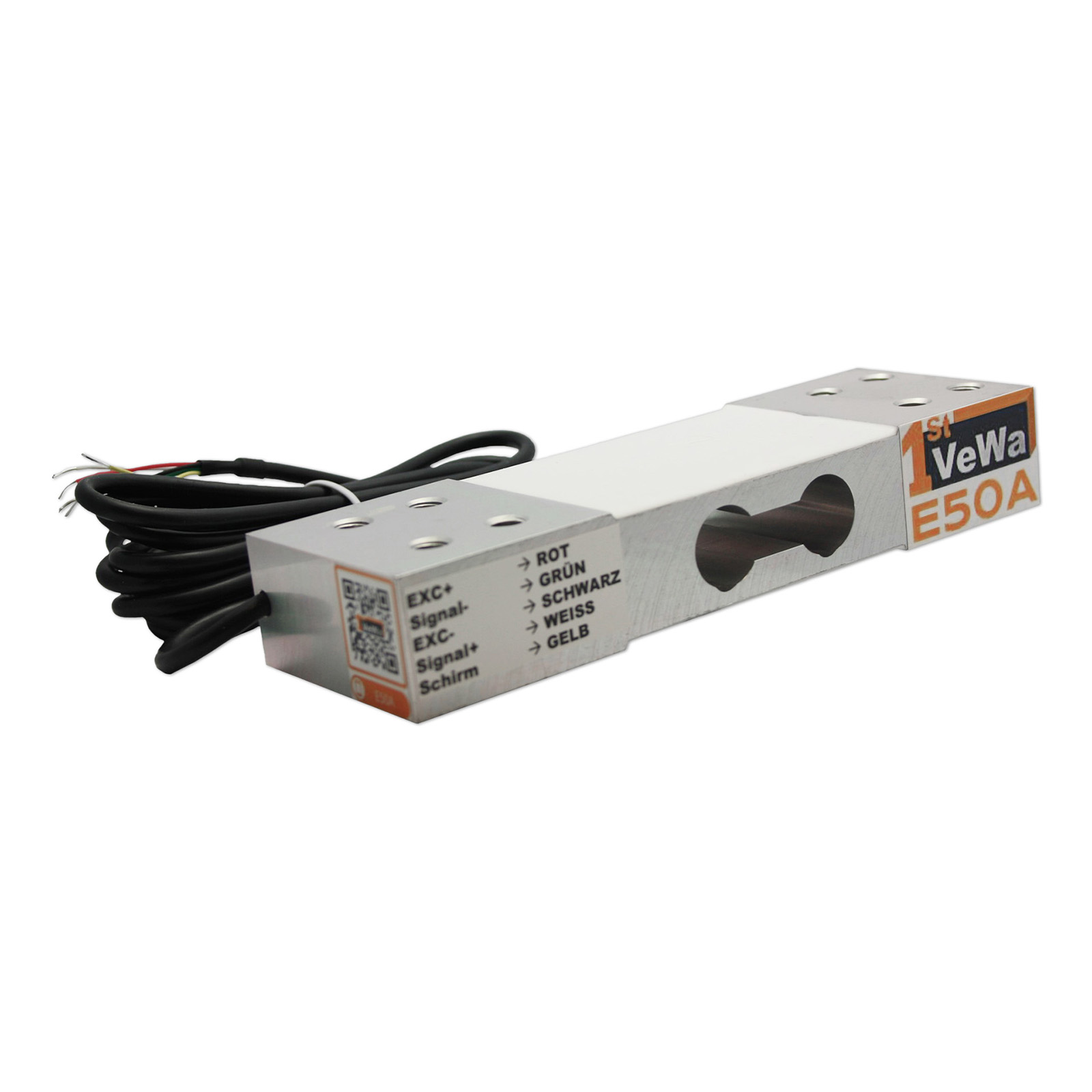

Single Point Wägezelle E50A - 100 kg
Single Point Wägezelle E50A Diese sehr flache Single Point Wägezelle E50A mit einer Höhe von nur 30 mm ist ideal für Plattformwaagen. Die Konstruktion kann entsprechend niedrig ausfallen, was das Beschicken deutlich vereinfacht. Der Biegebalken kann auch gut mit Maschinen- und Anlagenbau verwendet werden. Hier sind die hohen Nennlasten bis zu 1.000 kg vorteilhaft.

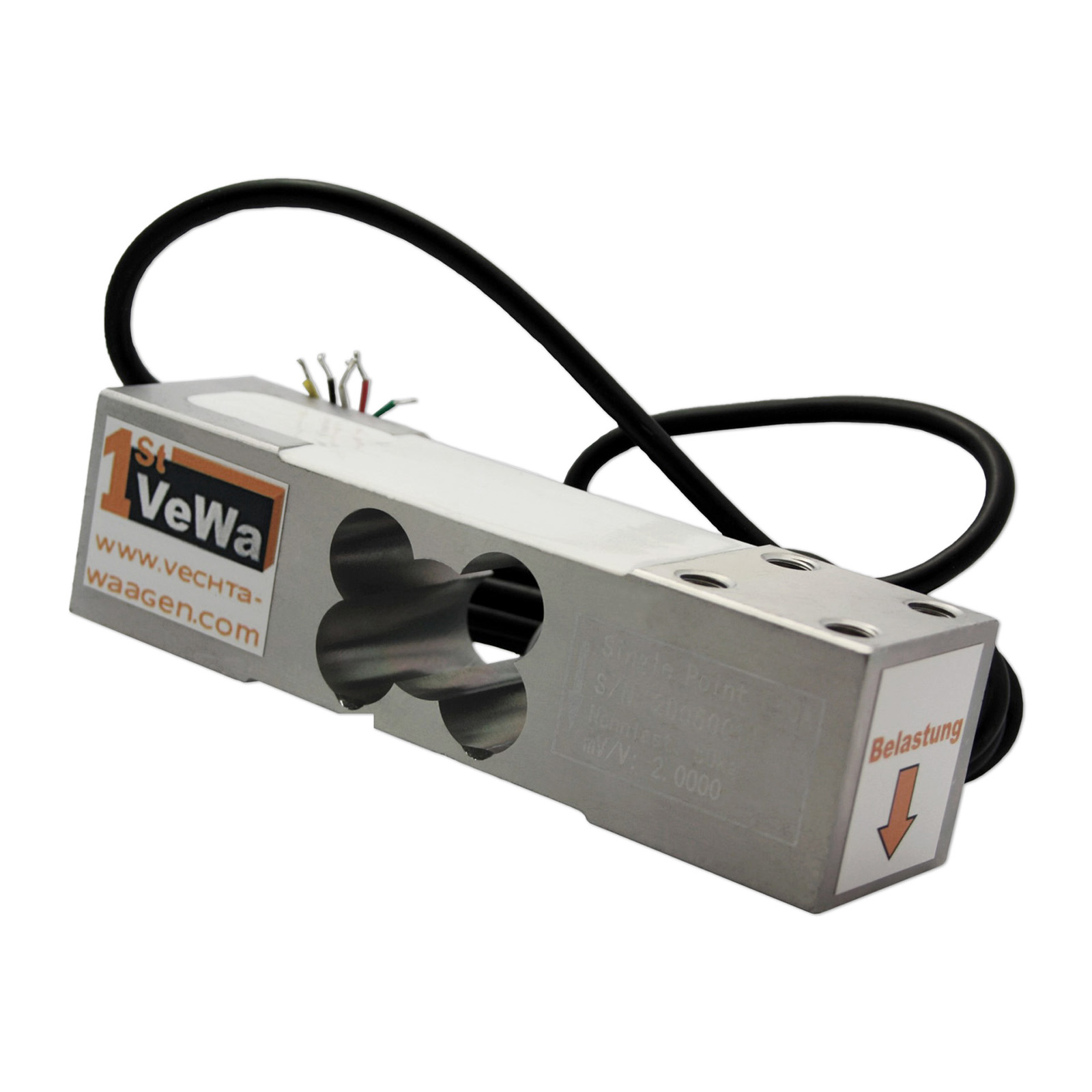

Single Point Wägezelle E60A - 100 kg
Single Point Wägezelle E60A Der Allrounder unter den Single Point Wägezellen ist wohl die Plattformwägezelle E60A. Geeignet für Plattformgrößen bis 600 x 600 mm wird dieser Typ Wägezelle in vielen Plattformen verbaut.

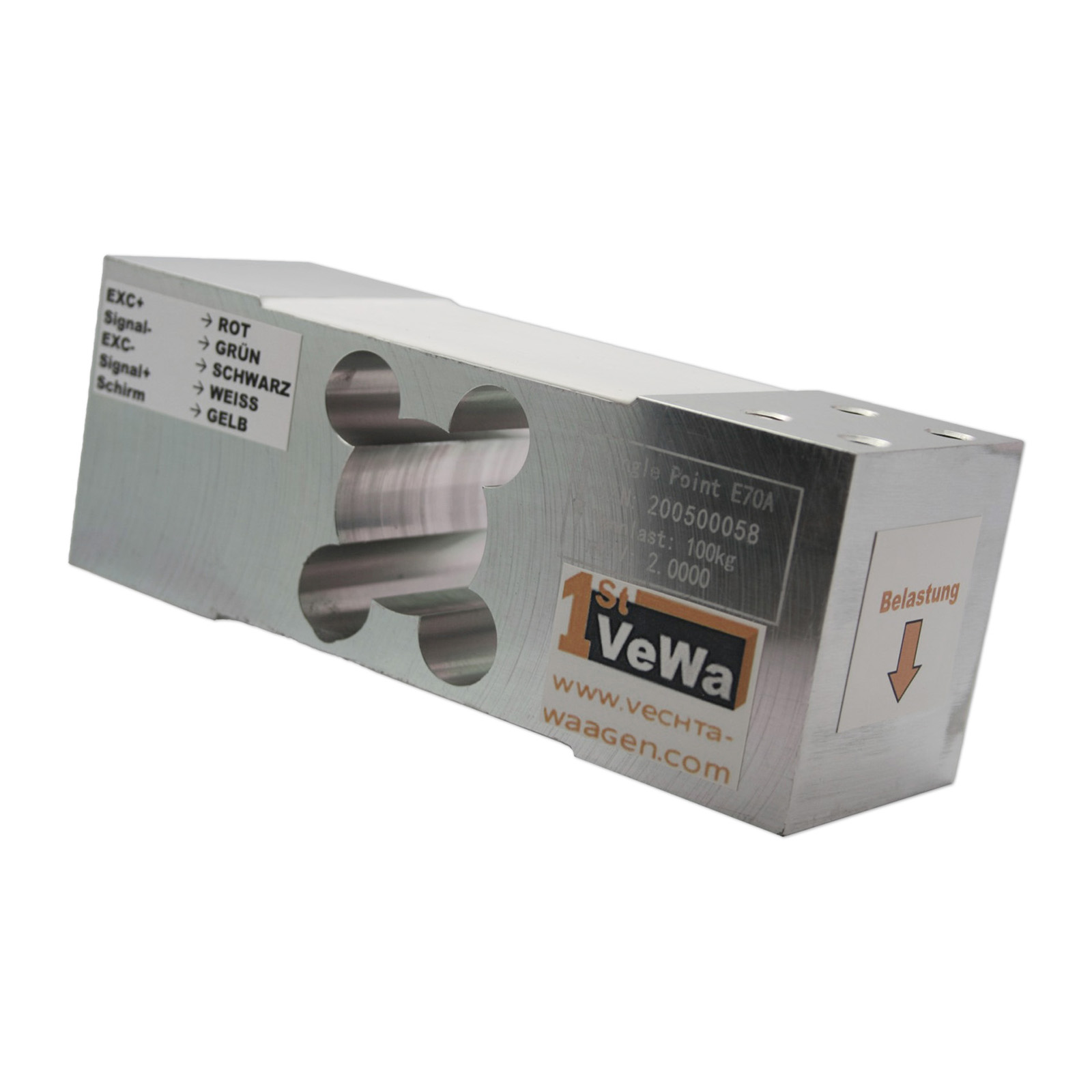

Single Point Wägezelle E70A - 100 kg
Single Point Wägezelle E70A Die Single Point Wägezelle E70A bietet mit den hohen Nennlasten von bis zu 1.000 kg viele Anwendungsmöglichkeiten. Die Wägezelle wird über die 4 Gewindebohrungen oben und unten mit Ihrer Konstruktion verbunden.
Single Point Wägezelle E80A - 100 kg
Single Point Wägezelle E80A Geringer Preis, hohe Leistung – das macht die Plattformwägezelle E80A aus. Die kleine Bauform aus einer Aluminiumlegierung macht diese Wägezelle besonders interessant für den Anlagenbau und Maschinenbau. Sehr geringe Einbaumaße von nur 125 x 24 x 40 mm schaffen vielfältige Einsatzmöglichkeiten. Lastplatten bis zu einer Größe von 400 x 400 mm können auf der Single Point Wägezelle E80A montiert werden.
Single Point Wägezelle E90A - 10 kg
Single Point Wägezelle E90A Die Single Point Wägezelle E90A gehört zu unseren Favoriten. Wir setzen sie in unseren eigenen, in Deutschland gefertigten Plattformwaagen ein. Sie liefern hervorragende Wägeergebnisse und ausgesprochen gute Widerholbarkeiten.
